Значительная экономия в цене, если заказывать муфту в комплекте с УПМК-Панда – номенклатурный номер 130408-00235.
Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

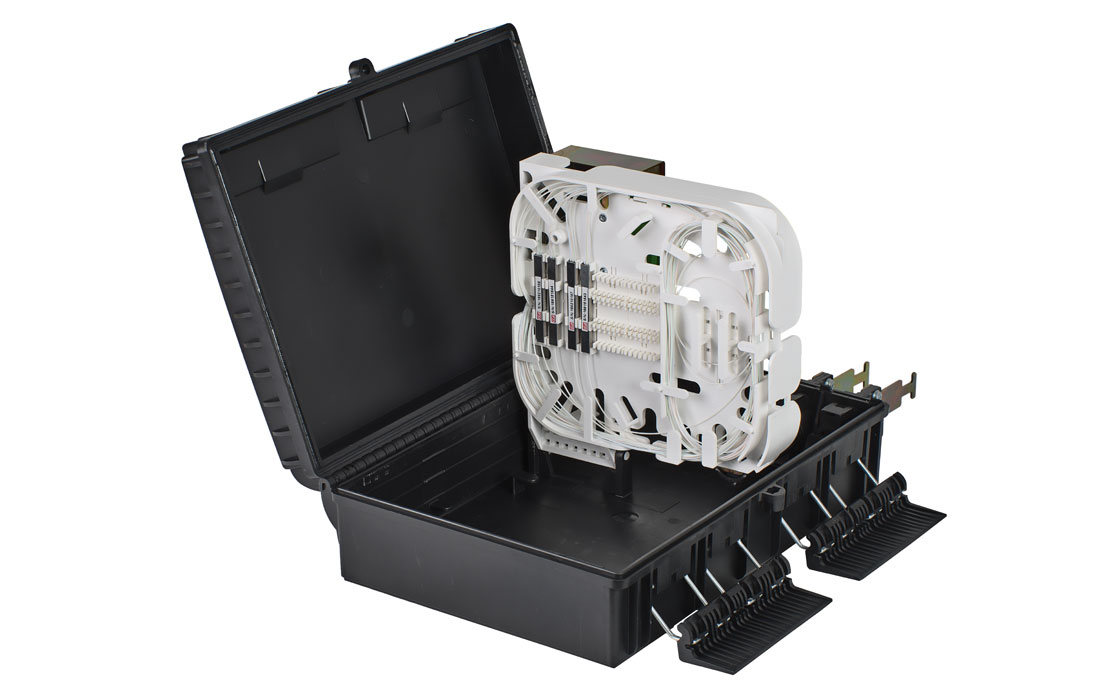

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.
Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.
Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.
Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.
ШОС герметизируются в разрезных эластичных пробках.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;

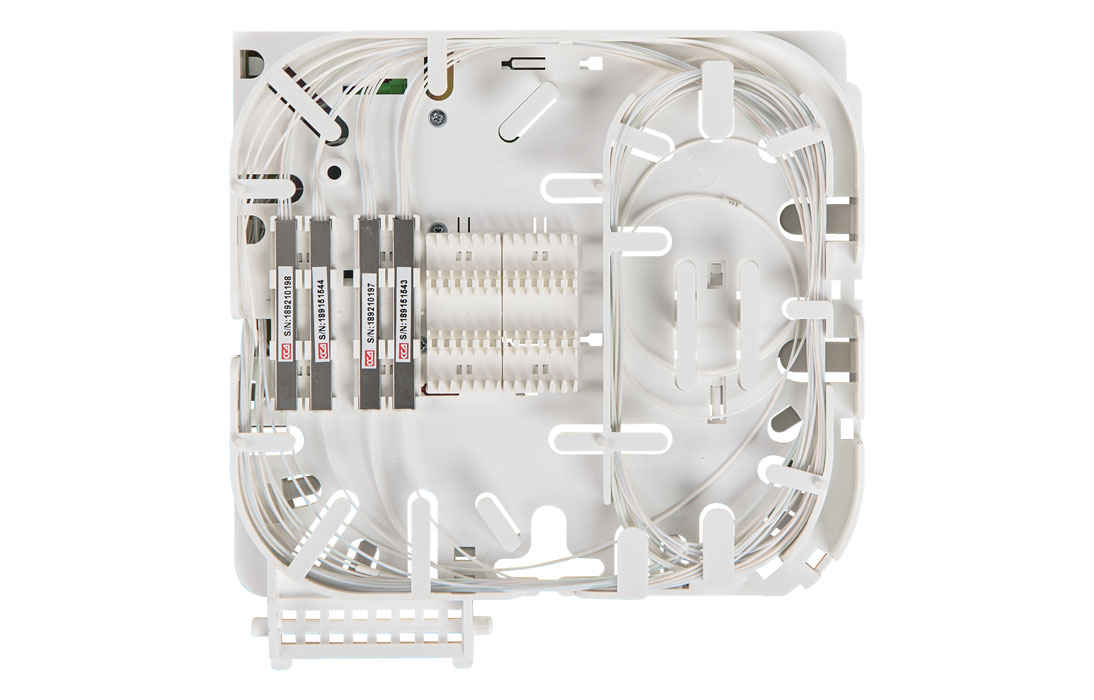

• размещение до 24 сростков оптических волокон (КДЗС 4525);
• установку четырех разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;
• установку до 20-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.
Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».
Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.
-
<table width="100%" border="0" cellpadding="1" cellspacing="1" class="content">
<tbody>
<tr> <td style="border-image: initial;">Макс. кол-во сплиттеров</td> <td style="border-image: initial;">4</td> </tr>
<tr> <td style="border-image: initial;">Тип корпуса сплиттеров</td> <td style="border-image: initial;">Мини</td> </tr>
<tr> <td style="border-image: initial;">Макс. кол-во сварных соединений</td> <td style="border-image: initial;">24</td> </tr>
<tr> <td style="border-image: initial;">Кол-во адаптеров SC:</td> <td style="border-image: initial;"></td> </tr>
<tr> <td style="border-image: initial;"><i>- для входов сплиттеров</i></td> <td style="border-image: initial;">4</td> </tr>
<tr> <td style="border-image: initial;"><i>- выходы сплиттеров</i></td> <td style="border-image: initial;">16</td> </tr>
<tr> <td style="border-image: initial;">Кол-во вводов: </td> <td style="border-image: initial;"></td> </tr>
<tr> <td style="border-image: initial;"><i>- до 16 мм/транзит</i></td> <td style="border-image: initial;">3/1</td> </tr>
<tr> <td style="border-image: initial;"><i>- до 3,5 мм</i></td> <td style="border-image: initial;">16</td> </tr>
<tr> <td style="border-image: initial;">Герметизация корпуса</td> <td style="border-image: initial;">Эластомер</td> </tr>
<tr> <td style="border-image: initial;">Герметизация вводов</td> <td style="border-image: initial;">Эластомер</td> </tr>
<tr> <td style="border-image: initial;">Защищенность</td> <td style="border-image: initial;">IP65</td> </tr>
<tr> <td style="border-image: initial;">Температура эксплуатации, ºС</td> <td style="border-image: initial;">от -40 до +65</td> </tr>
<tr> <td style="border-image: initial;">Габаритные размеры:</td> <td style="border-image: initial;"></td> </tr>
<tr> <td style="border-image: initial;"><i>- длина, мм</i></td> <td style="border-image: initial;">330</td> </tr>
<tr> <td style="border-image: initial;"><i>- ширина, мм</i></td> <td style="border-image: initial;">245</td> </tr>
<tr> <td style="border-image: initial;"><i>- высота, мм</i></td> <td style="border-image: initial;">108</td> </tr>
<tr> <td style="border-image: initial;">Масса, кг</td> <td style="border-image: initial;">1,9</td> </tr>
</tbody>
</table>
