130408-00070 Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД купить по низким ценам

арт.:

130408-00070

4 425.14 ₽

Цена с НДС

Количество

шт

Купить

Значительная экономия в цене, если заказывать муфту в комплекте с УПМК-Панда – номенклатурный номер 130408-00234.

Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

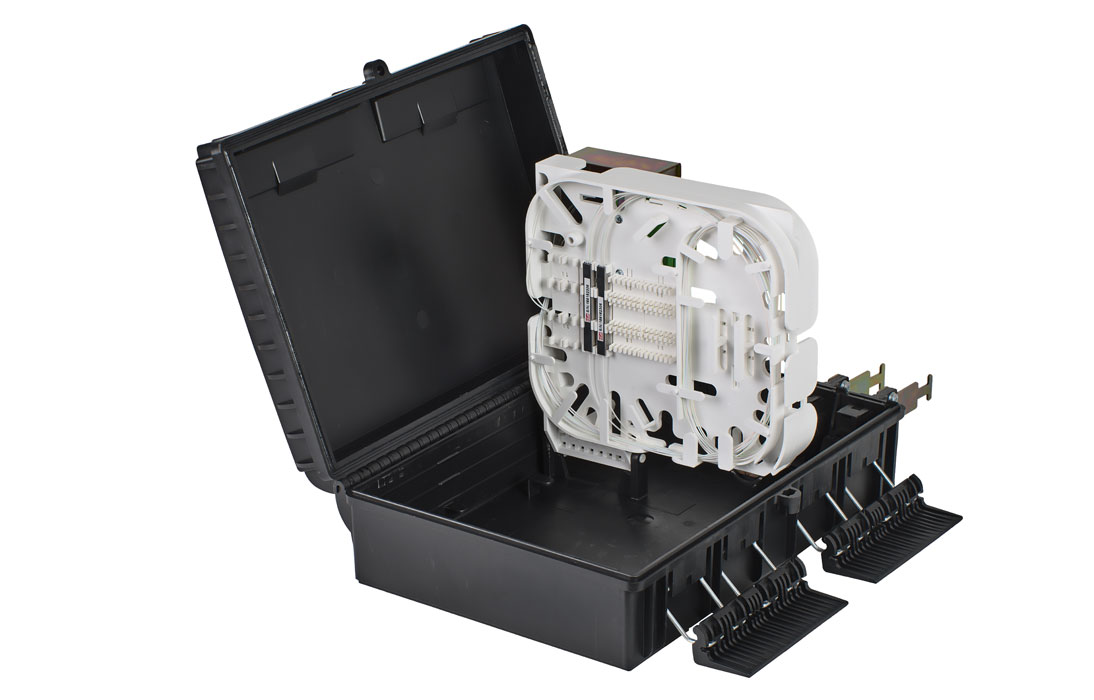

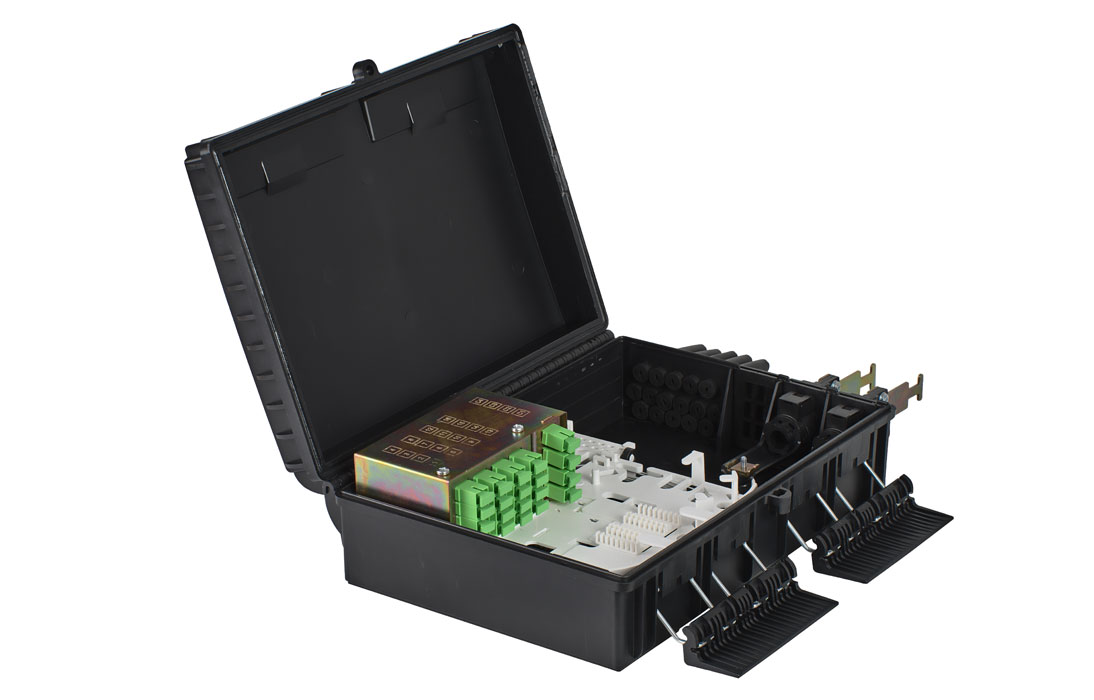

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.

Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.

Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.

Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.

ШОС герметизируются в разрезных эластичных пробках.

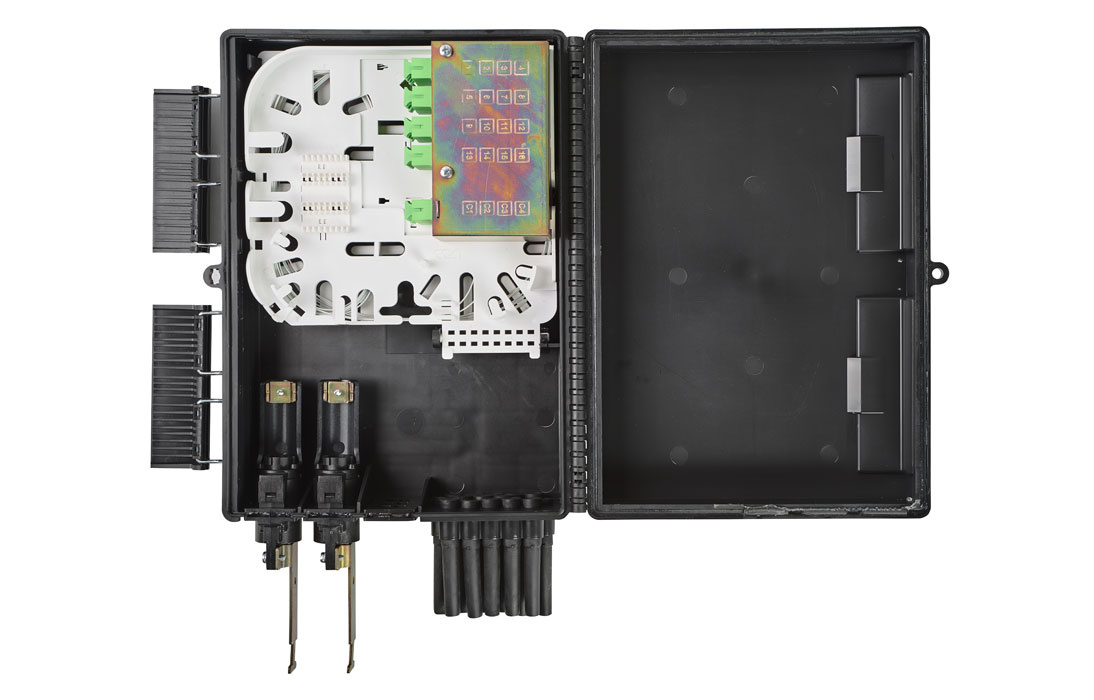

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;

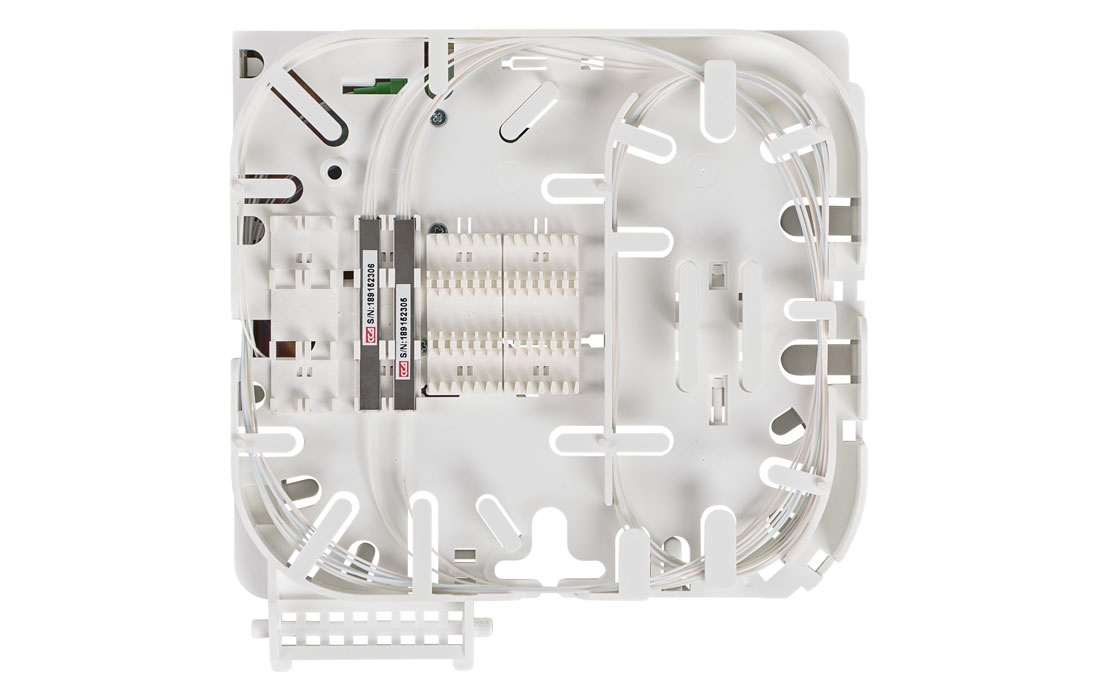

• размещение до 24 сростков оптических волокон (КДЗС 4525);
• установку четырех разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;
• установку до 20-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.

Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».

Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.

<table width="100%" border="0" cellpadding="1" cellspacing="1" class="content"> <tr> <td>Макс. кол-во сплиттеров</td> <td>4</td> </tr> <tr> <td>Тип корпуса сплиттеров</td> <td>Мини</td> </tr> <tr> <td>Макс. кол-во сварных соединений</td> <td>24</td> </tr> <tr> <td>Кол-во адаптеров SC:</td> <td></td> </tr> <tr> <td>- для входов сплиттеров</td> <td>4</td> </tr> <tr> <td>- выходы сплиттеров</td> <td>16</td> </tr> <tr> <td>Кол-во вводов: </td> <td></td> </tr> <tr> <td>- до 16 мм/транзит</td> <td>3/1</td> </tr> <tr> <td>- до 3,5 мм</td> <td>16</td> </tr> <tr> <td>Герметизация корпуса</td> <td>Эластомер</td> </tr> <tr> <td>Герметизация вводов</td> <td>Эластомер</td> </tr> <tr> <td>Защищенность</td> <td>IP65</td> </tr> <tr> <td>Температура эксплуатации, ºС</td> <td>от -40 до +65</td> </tr> <tr> <td>Габаритные размеры:</td> <td></td> </tr> <tr> <td>- длина, мм</td> <td>330</td> </tr> <tr> <td>- ширина, мм</td> <td>245</td> </tr> <tr> <td>- высота, мм</td> <td>108</td> </tr> <tr> <td>Масса, кг</td> <td>1,9</td> </tr> </table>
