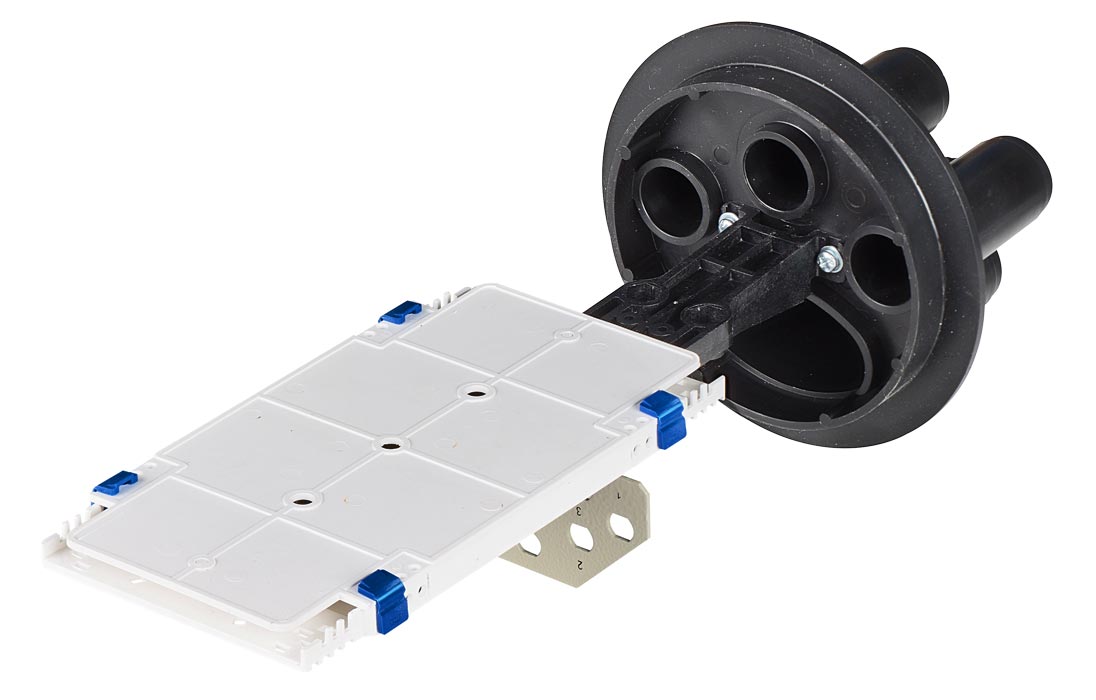

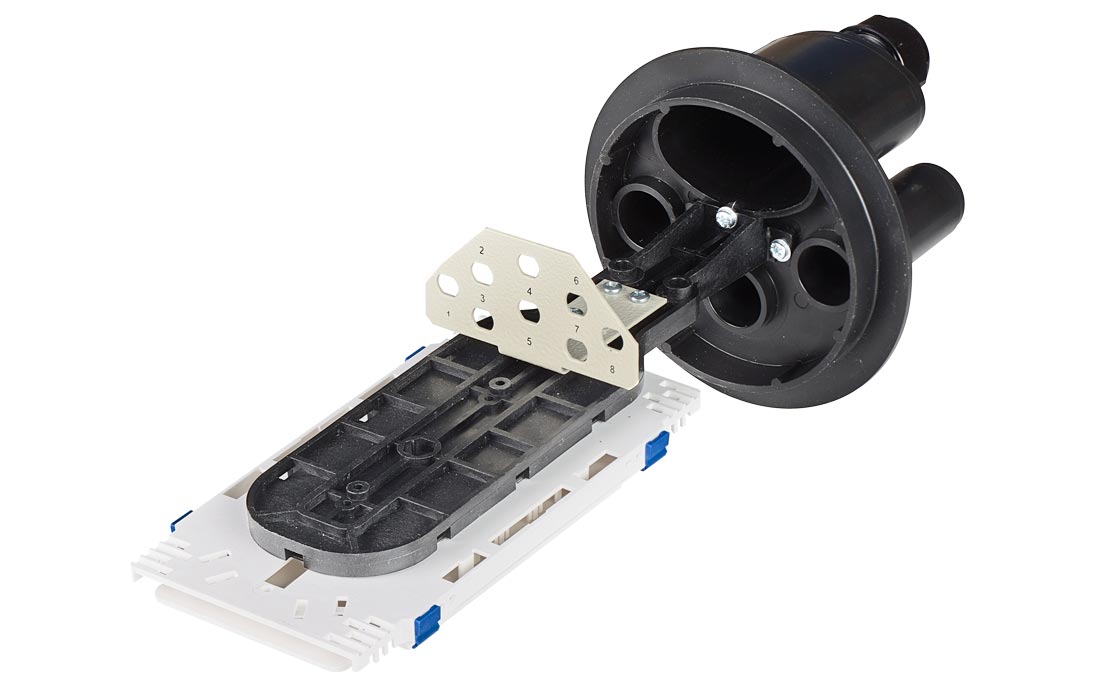

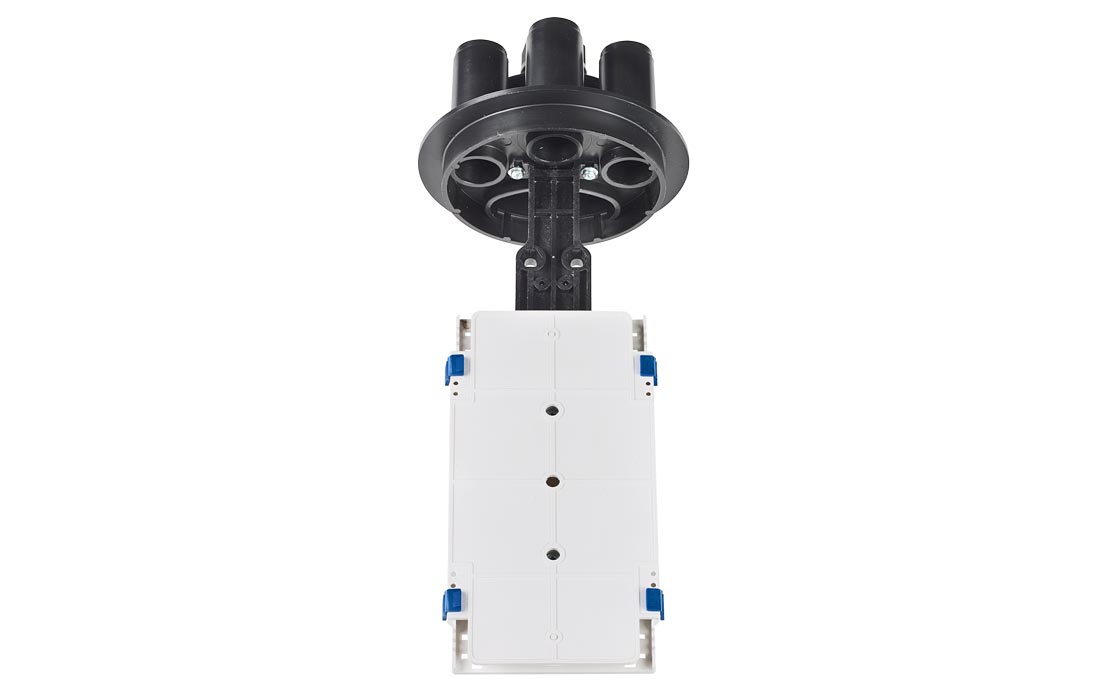

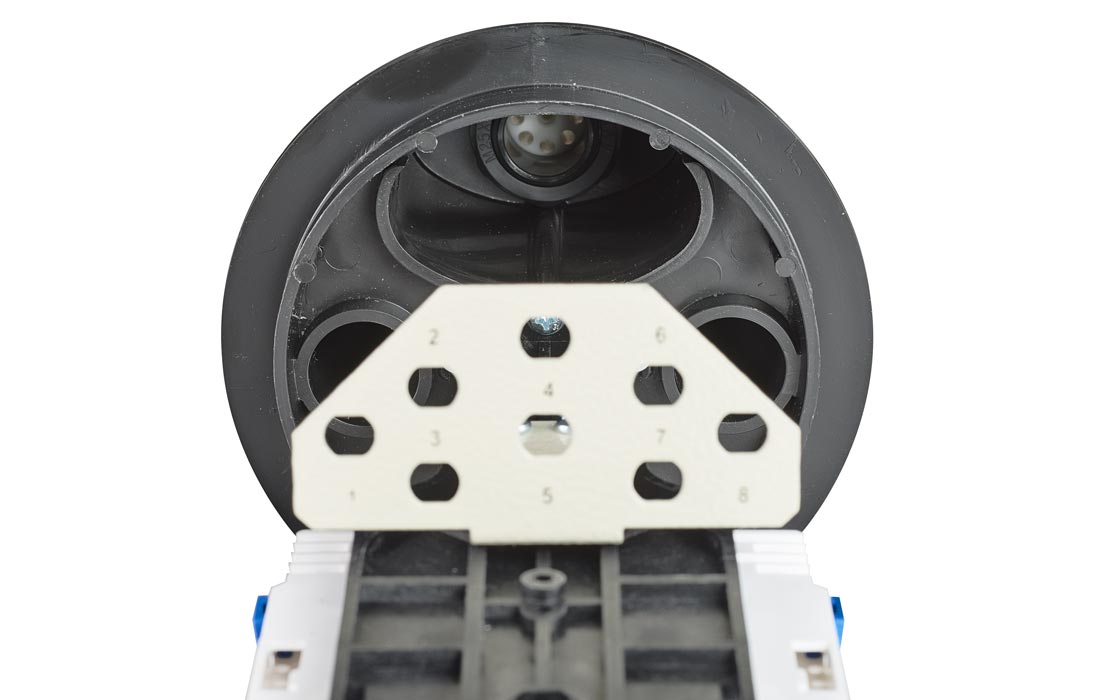

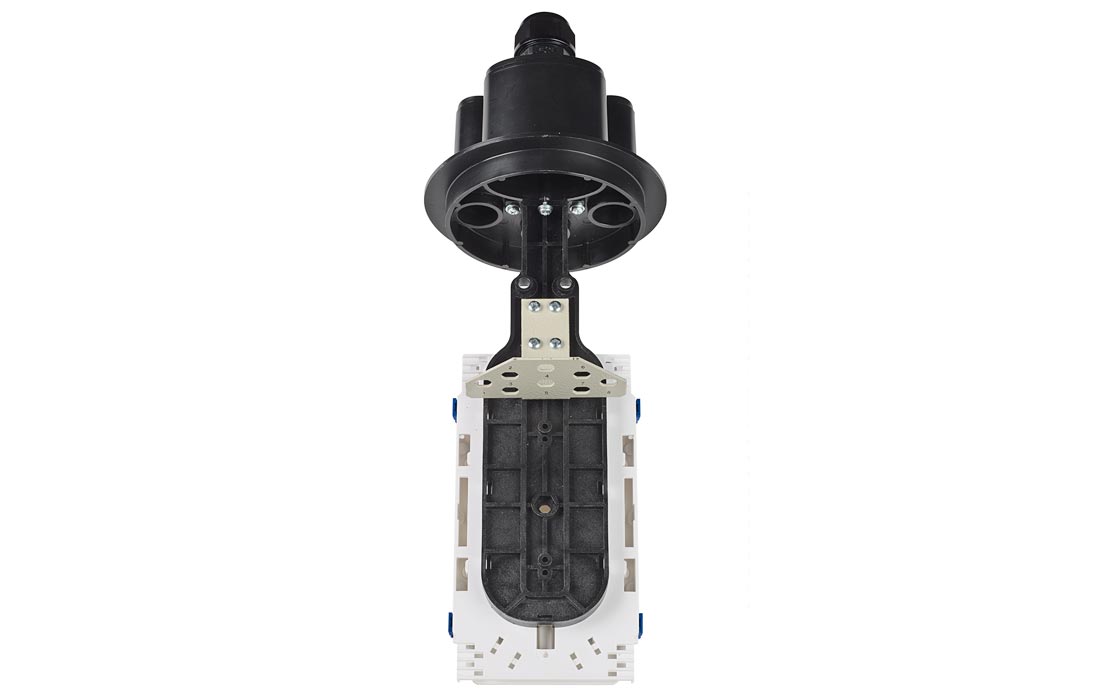

Тупиковая муфта МКО-К6/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.
В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

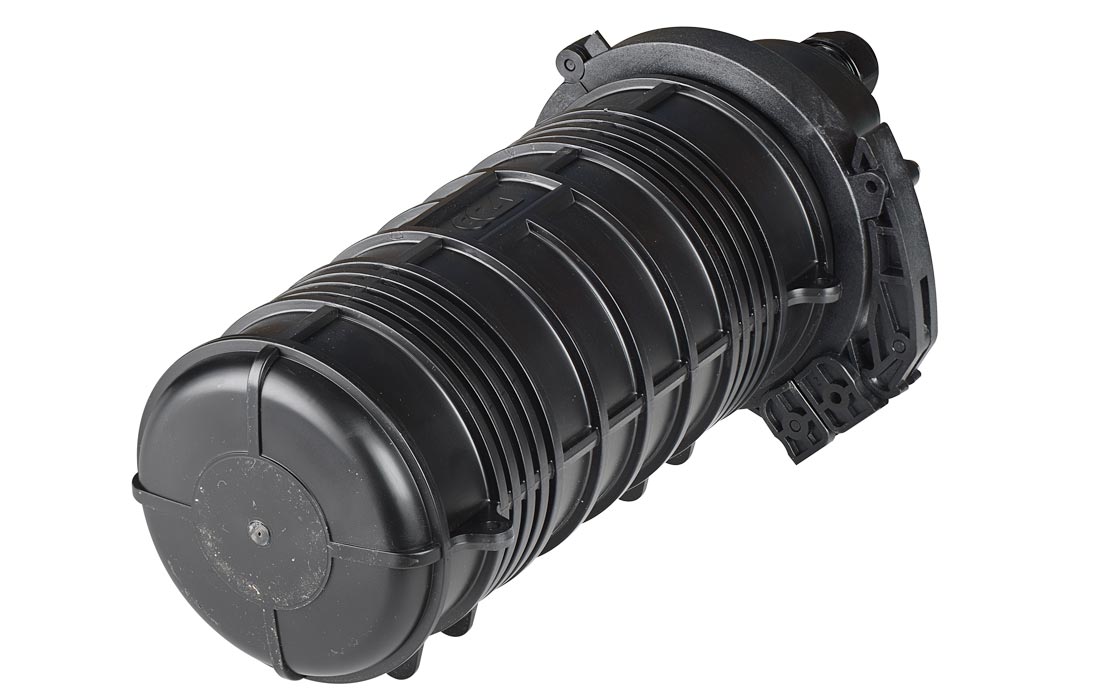

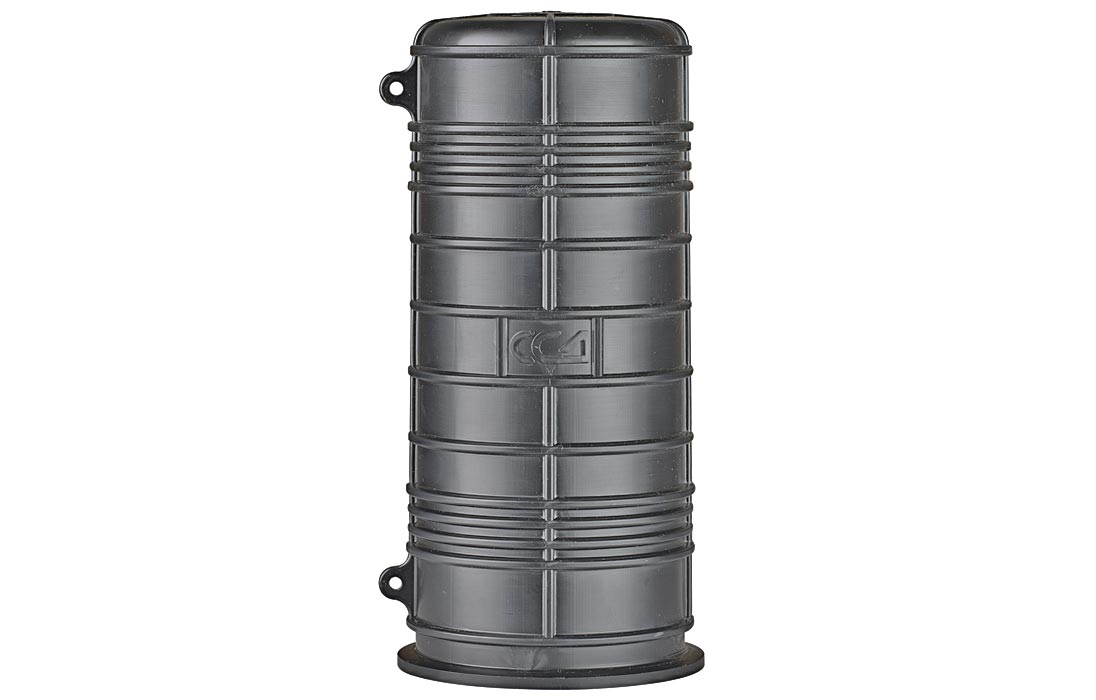

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

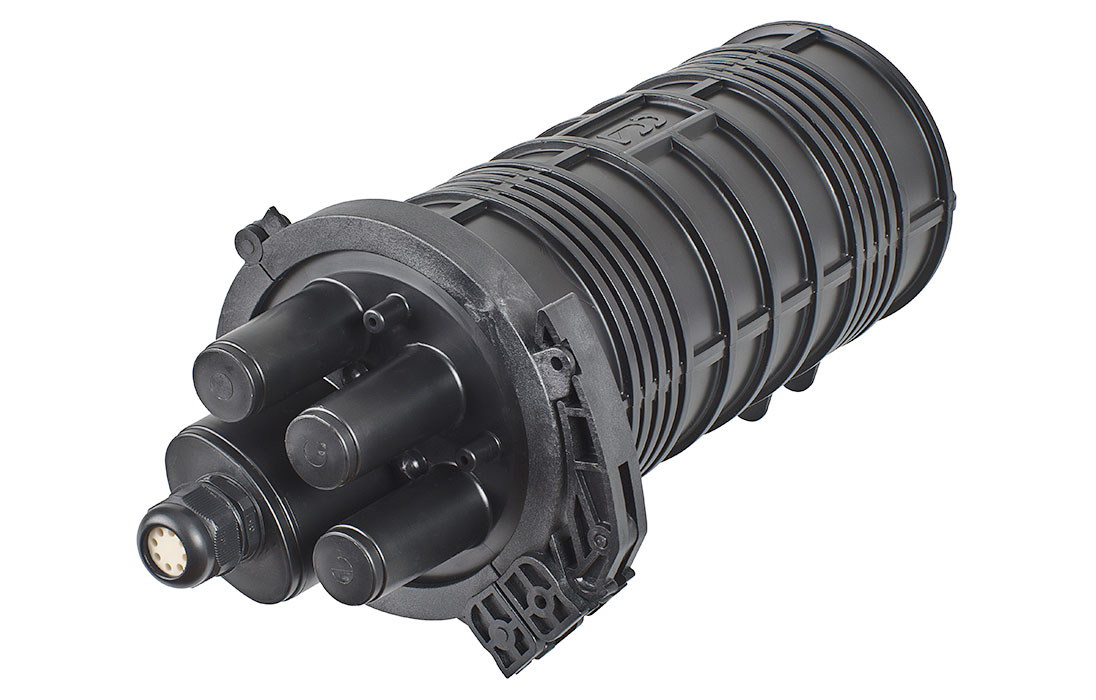

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

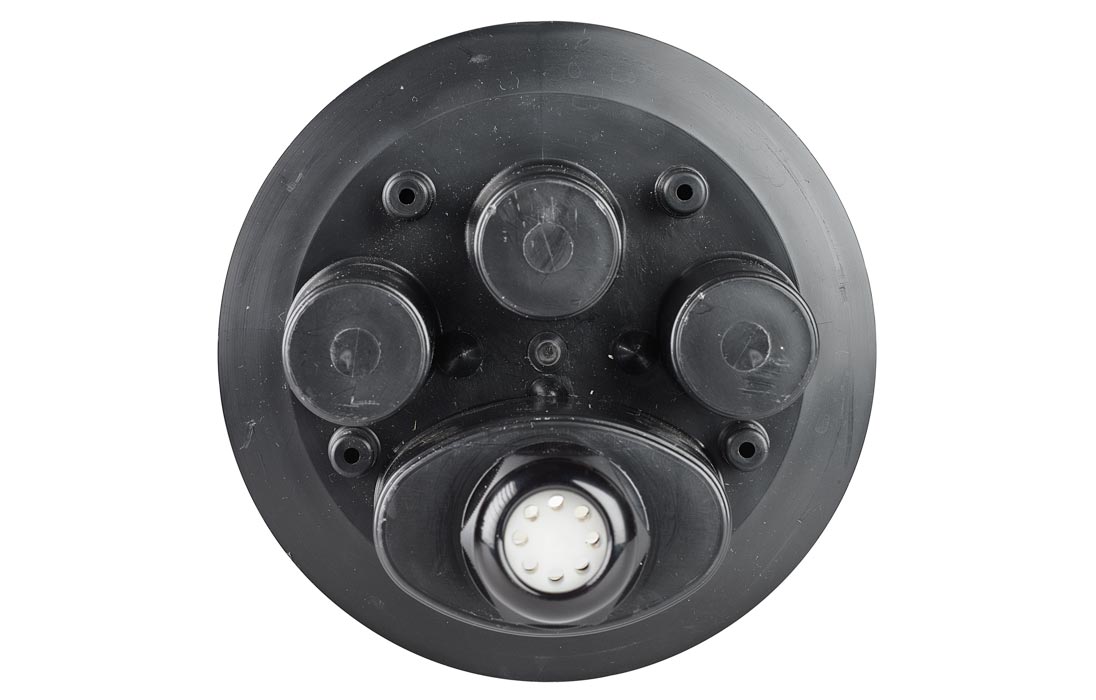

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».
Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.

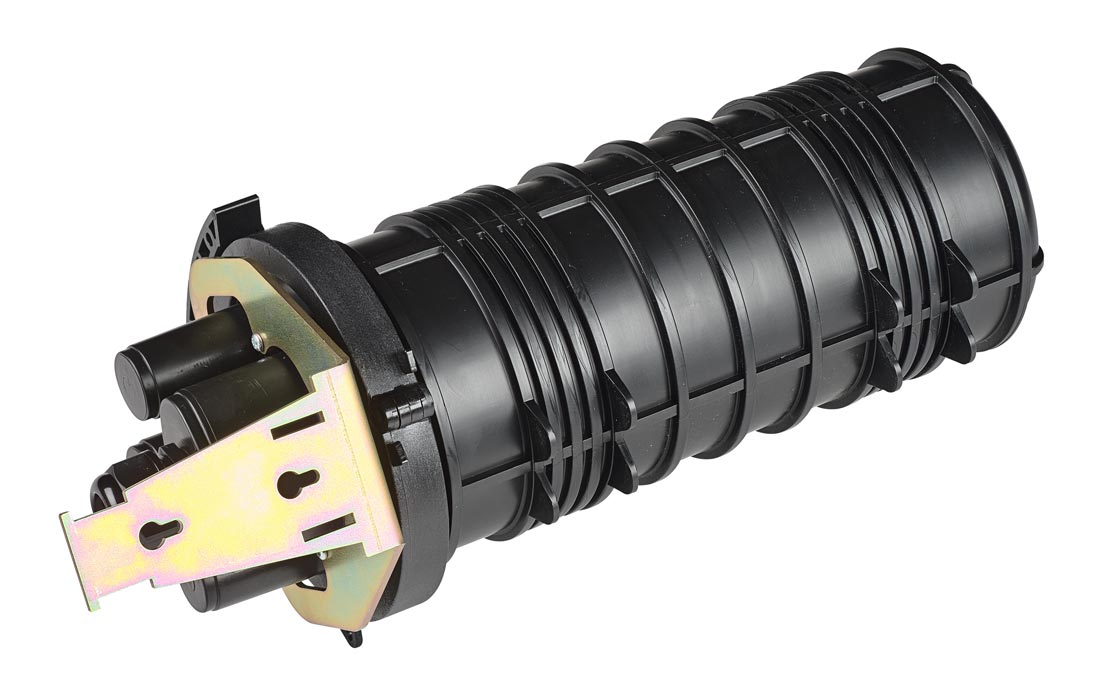

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
-
<table width="100%" border="0" cellpadding="1" cellspacing="1">
<tbody>
<tr> <td bgcolor="#e1e1e1" style="border-image: initial;">Макс. кол-во разъёмных соединений</td> <td bgcolor="#e1e1e1" style="border-image: initial;">8</td> </tr>
<tr> <td style="border-image: initial;">Тип адаптеров</td> <td style="border-image: initial;">FC</td> </tr>
<tr> <td bgcolor="#e1e1e1" style="border-image: initial;">Макс. кол-во сварных соединений</td> <td bgcolor="#e1e1e1" style="border-image: initial;">48</td> </tr>
<tr> <td style="border-image: initial;">Тип кассет</td> <td style="border-image: initial;">КМ-2445</td> </tr>
<tr> <td bgcolor="#e1e1e1" style="border-image: initial;">Макс. кол-во кассет</td> <td bgcolor="#e1e1e1" style="border-image: initial;">2</td> </tr>
<tr> <td style="border-image: initial;">Кол-во вводов:</td> <td style="border-image: initial;"></td> </tr>
<tr> <td bgcolor="#e1e1e1" style="border-image: initial;"><i>- круглый, до 16 мм</i></td> <td bgcolor="#e1e1e1" style="border-image: initial;">3</td> </tr>
<tr> <td style="border-image: initial;"><i>- фитинг, от 2 до 3 мм</i></td> <td style="border-image: initial;">8</td> </tr>
<tr> <td bgcolor="#e1e1e1" style="border-image: initial;">Возможность транзита</td> <td bgcolor="#e1e1e1" style="border-image: initial;">нет</td> </tr>
<tr> <td style="border-image: initial;">Герметизация корпуса</td> <td style="border-image: initial;">Хомут</td> </tr>
<tr> <td bgcolor="#e1e1e1" style="border-image: initial;">Герметизация вводов</td> <td bgcolor="#e1e1e1" style="border-image: initial;">Спецвводы</td> </tr>
<tr> <td style="border-image: initial;">Температура эксплуатации, ºС</td> <td style="border-image: initial;">-60…+70</td> </tr>
<tr> <td bgcolor="#e1e1e1" style="border-image: initial;">Габаритные размеры:</td> <td bgcolor="#e1e1e1" style="border-image: initial;"></td> </tr>
<tr> <td style="border-image: initial;"><i>- длина, мм</i></td> <td style="border-image: initial;">378</td> </tr>
<tr> <td bgcolor="#e1e1e1" style="border-image: initial;"><i>- диаметр, мм</i></td> <td bgcolor="#e1e1e1" style="border-image: initial;">189</td> </tr>
<tr> <td style="border-image: initial;"><i>Масса, кг</i></td> <td style="border-image: initial;">1.9</td> </tr>
</tbody>
</table>
