Муфта МТОК-В2/288-8КТ3645-К-45 ССД

Тупиковая муфта МТОК-В2 большой емкости предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

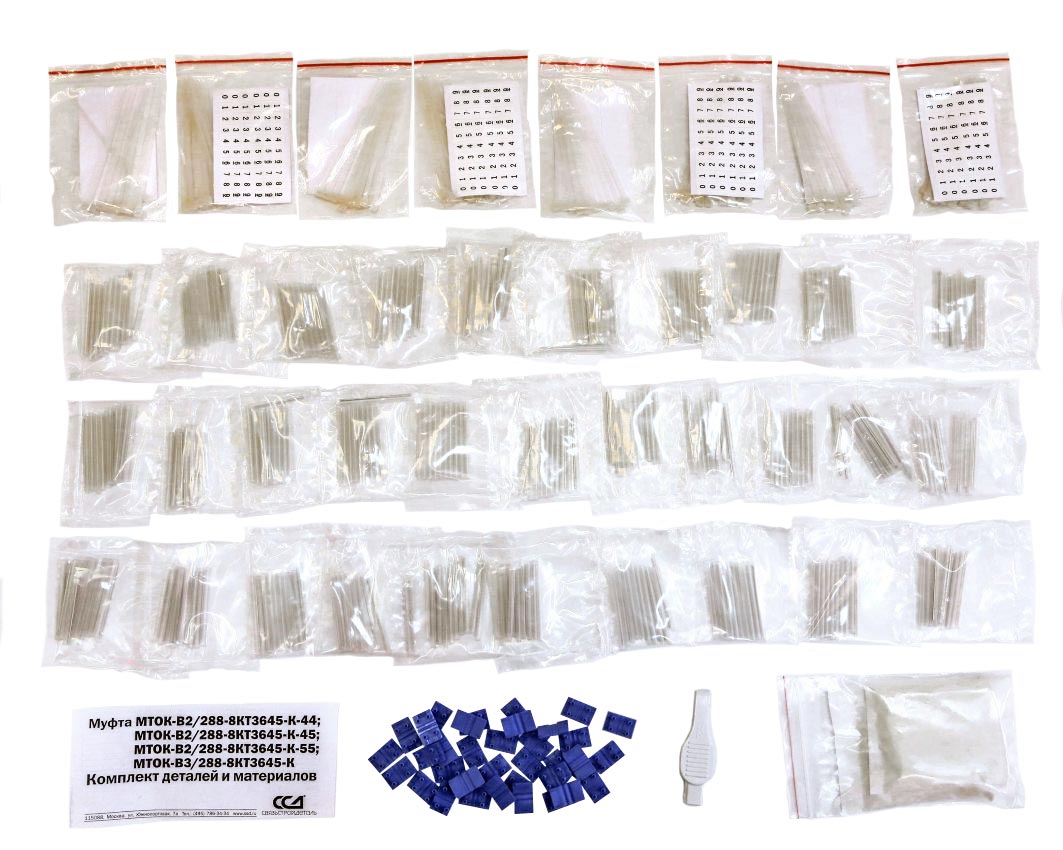

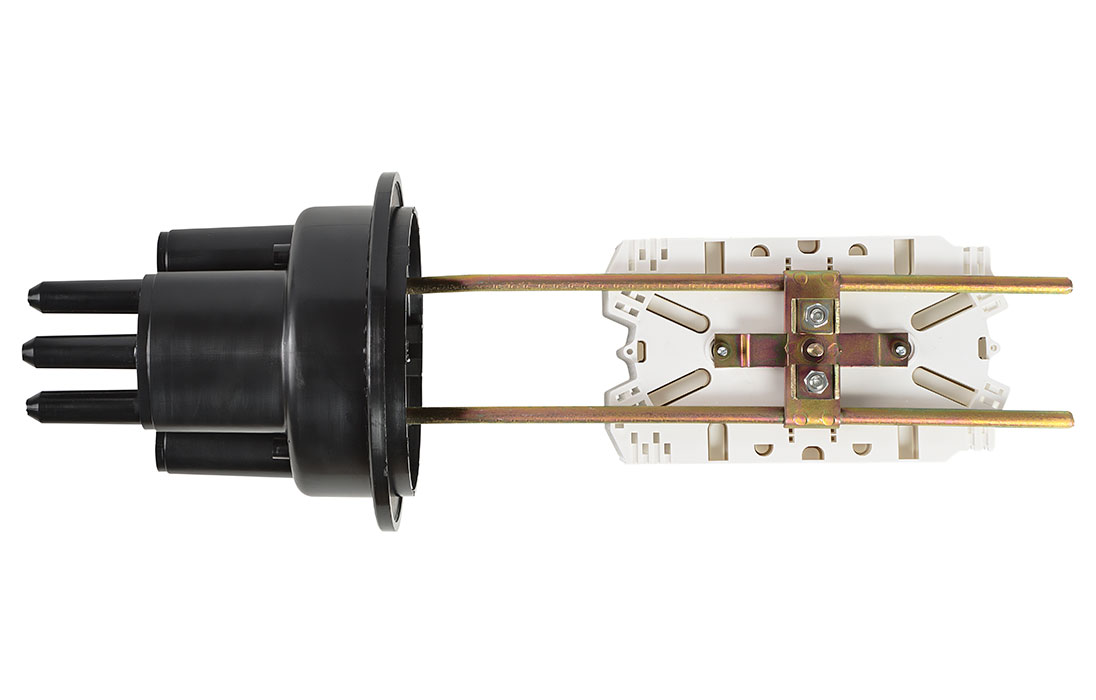

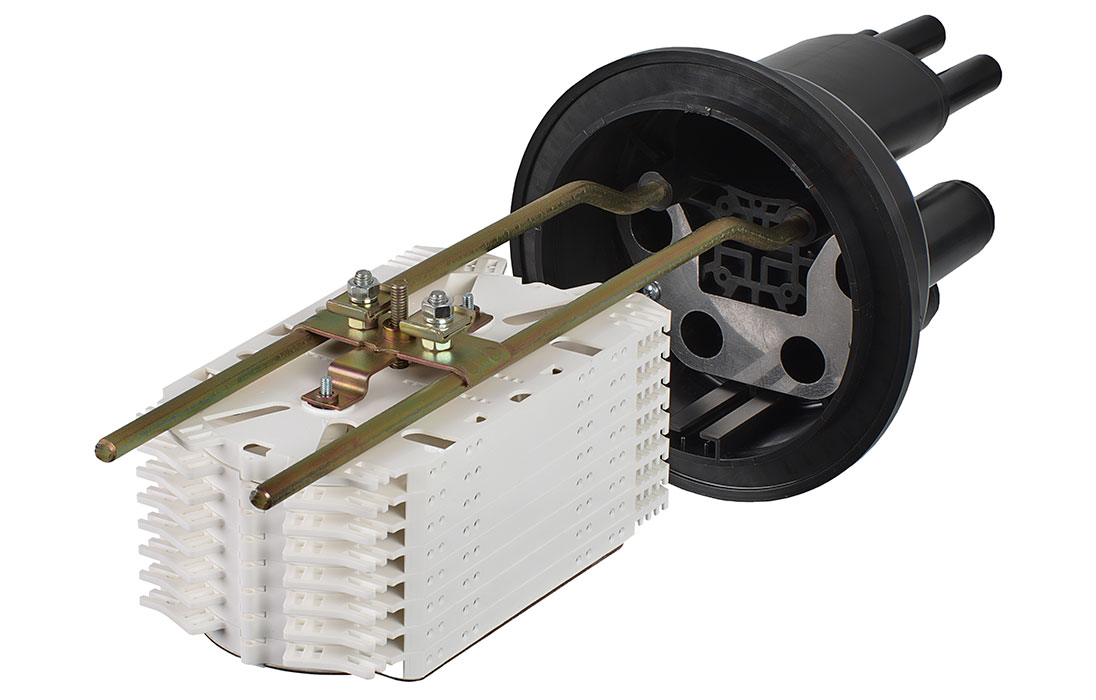

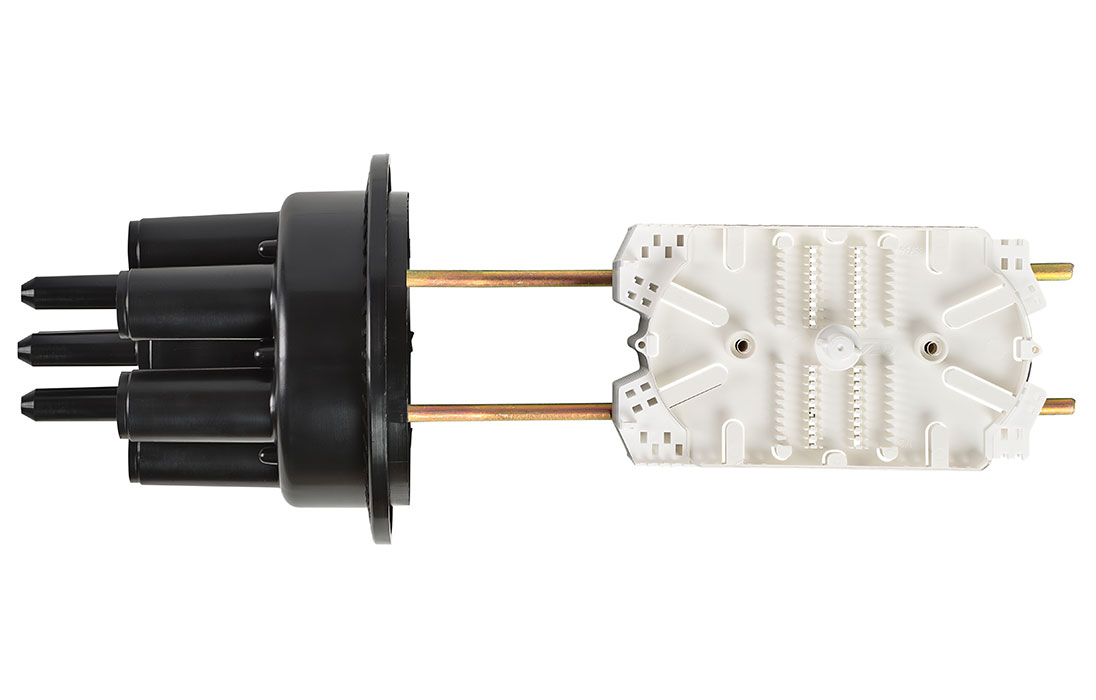

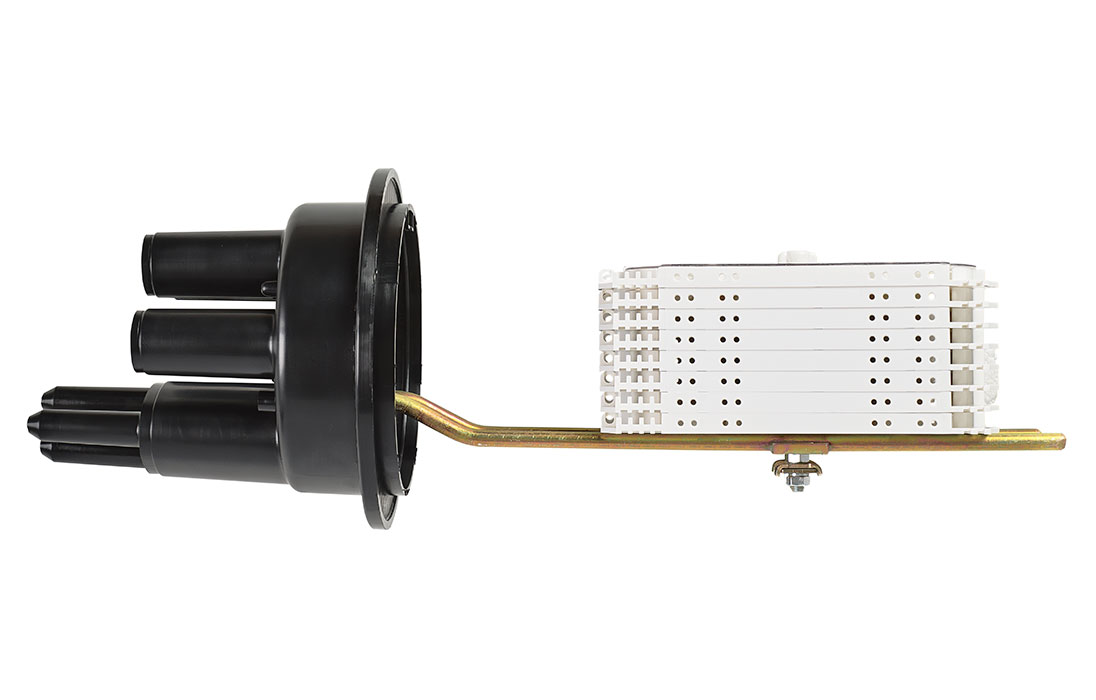

В отличие от муфты МТОК-В2/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

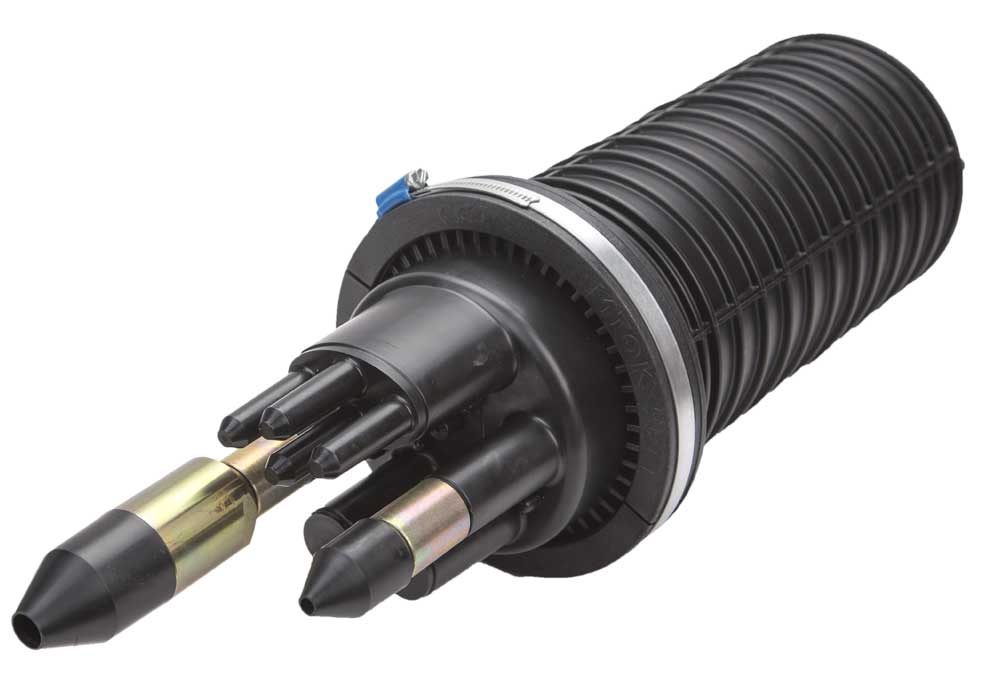

Муфта МТОК-В2 аналогична муфте МТОК-Б1 за исключением способа герметизации кожуха и оголовника, а также наличием ребер жесткости на кожухе. Способ герметизации корпуса с оголовником в муфте МТОК-В2 механический и осуществляется с помощью хомута из нержавеющей стали.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:

- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),

- защита от скручивания бронированных ОК в процессе эксплуатации,

- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),

- возможность изолирования или соединения брони всех ОК непосредственно в муфте,

- обеспечение продольной герметизации вводимых ОК,

- возможность вывода от брони каждого ОК провода заземления (КИП).

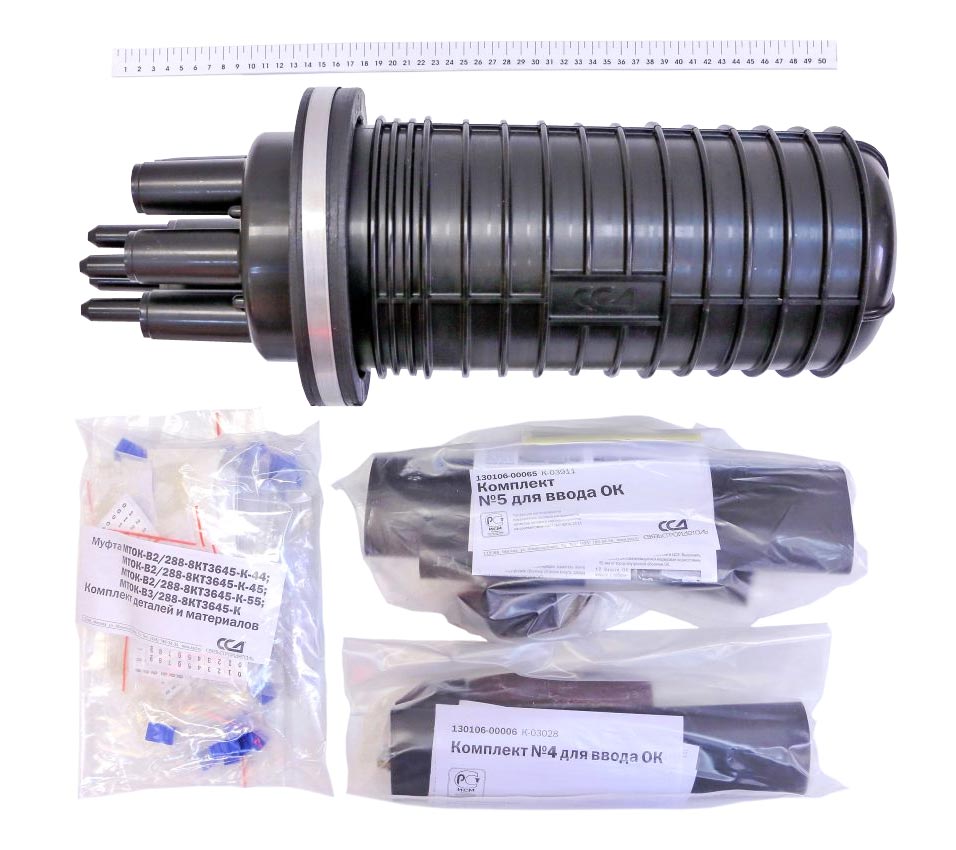

Муфта МТОК-В2 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №9».

Общее число вводимых в муфту кабелей может достигать 8 ОК.

В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».
