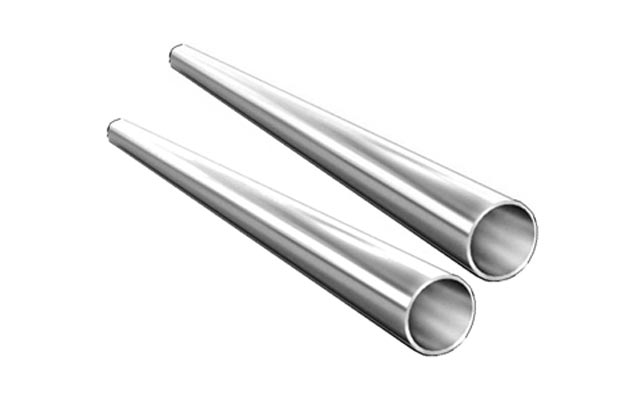

Комплект свинцовых патрубков для ГНМ ССД

В комплект входят два свинцовых патрубка, предназначенных для установки на корпу-сах свинцовых газонепроницаемых муфт (ГНМ), которые монтируются на кабелях с бумажной изоляцией жил марок ТГ, ТБ, ТЗГ, ТЗБ, ТЗАШп, ТЗАБпШп, ТЗАБп.

На кабелях ТГ и ТБ монтируют ГНМ ёмкостью от 100 до 1200 пар.

На кабелях ТЗГ и ТЗБ монтируют ГНМ ёмкостью от 3 до 114 четвёрок.

В качестве корпусов ГНМ на кабелях этих марок используются одноконусные свинцо-вые муфты типа МССО или муфты с разрезными корпусами типа МССР. Муфты монтируются непосредственно в месте их постоянной эксплуатации и заливаются массой МКС-М с добавлением канифоли. Монтаж ГНМ выполняется без разрезания кабеля.

Имеется инструкция по заливке ГНМ, составленная с учётом правил монтажа ГНМ из руководств Министерства связи СССР и Минкомсвязи РФ и с указанием современных муфт ССД и материалов для заливки и демонтажа ГНМ.

Кроме основного назначения, в современных условиях, при отсутствии доступных кабелей в свинцовых оболочках, патрубки используются для сборки макетов сростков, к которым припаивают свинцовые муфты при их периодических испытаниях на заводе, при проверке муфт у потребителей или при обучении.

При этом обеспечивается возможность установки запаянных муфт под избыточное воздушное давление и проверки их на герметичность.

В Учебном центре ССД макеты со свинцовыми патрубками используются на практических занятиях по горячей пайке свинцовых муфт при обучении рабочих по специальностям «монтажник связи-спайщик» и «кабельщик-спайщик».
