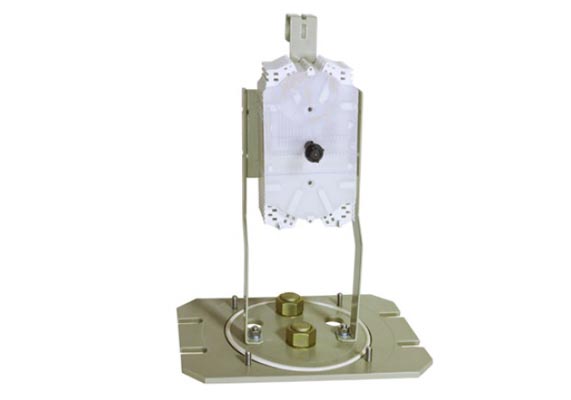

Муфта МОПГ-МП-1/216-6КТ3645-К ССД

Муфты МОПГ-МП-1 с металлическим корпусом, предназначены для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, на которых используется функция плавки гололёда. В муфты также могут вводиться самонесущие диэлектрические оптические кабели с броней из арамидных нитей или стеклопластиковых прутков, используемые в качестве ответвительных.

Корпус муфты полностью металлический. Способ герметизации корпуса механический при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.

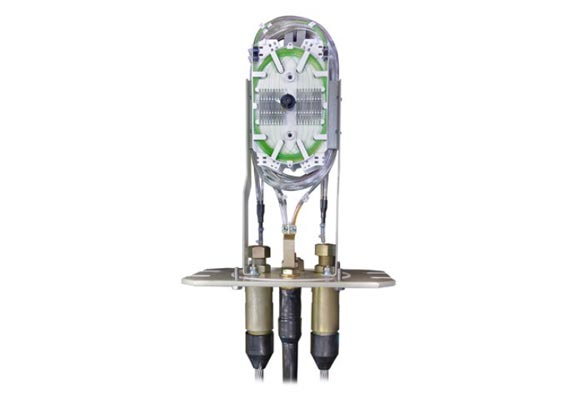

В муфту можно ввести до четырёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. В комплекты для ввода грозотроса с плавкой входят диэлектрические втулки, которые изолируют корпус муфты от грозотроса с электрической прочностью 1000 В. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемые порты ввода закрываются заглушками. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплекты поставки муфт входят две заглушки с прокладками и крепёжными гайками. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

Модификации муфты оснащаются различными типами кассет. В муфту МОПГ-МП-1/128 можно установить до 4 кассет КУ-3260 с ложементами для укладки гильз КДЗС-6030 (длина 60 мм, диаметр 3 мм после усадки). Общая ёмкость такой муфты 128 сростков ОВ. В муфте МОПГ-МП-1/216 устанавливается до 6-ти кассет КТ-3645 с встроенными ложементами для КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Ёмкость муфты 216 сростков ОВ.

Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля. Для обеспечения электрической изоляции ОКГТ с плавкой гололеда, шлейфовые барабаны должны устанавливаться на металлические конструкции опор на изоляторах.

Муфты МОПГ-МП прошли испытания по действующим отраслевым программам и методикам вместе с кабелями типов ОКГТ-Ц (с центральной трубкой) и ОКГТ-С (стальной модуль в повиве) и приняты к эксплуатации на воздушных линиях электропередачи ОАО “Россети”.
