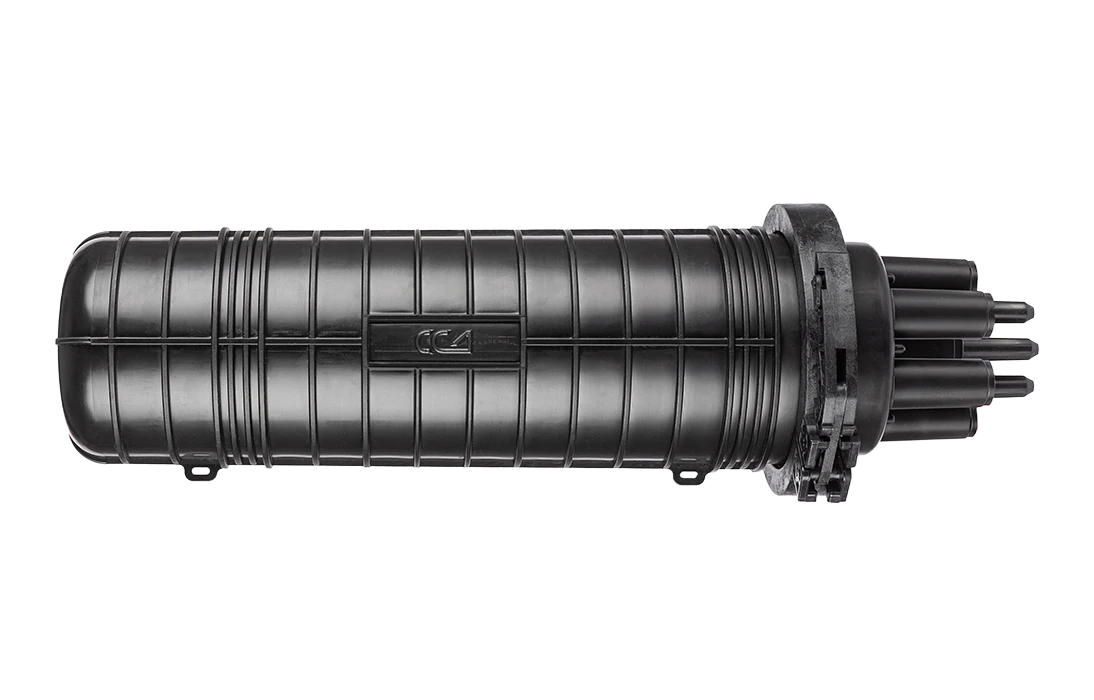

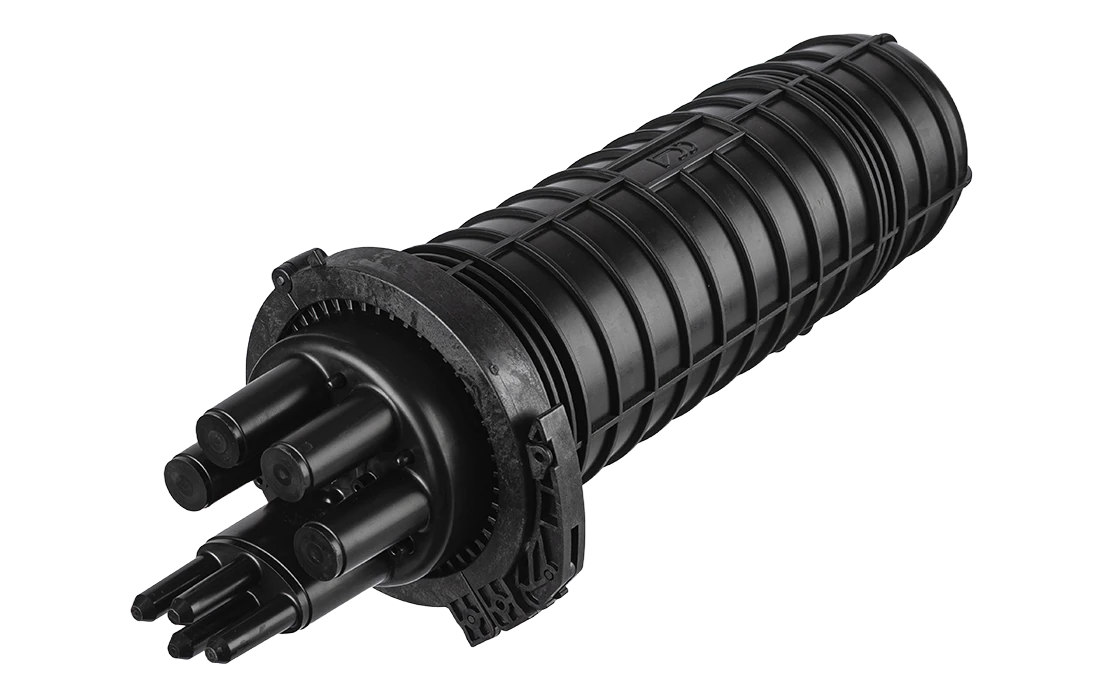

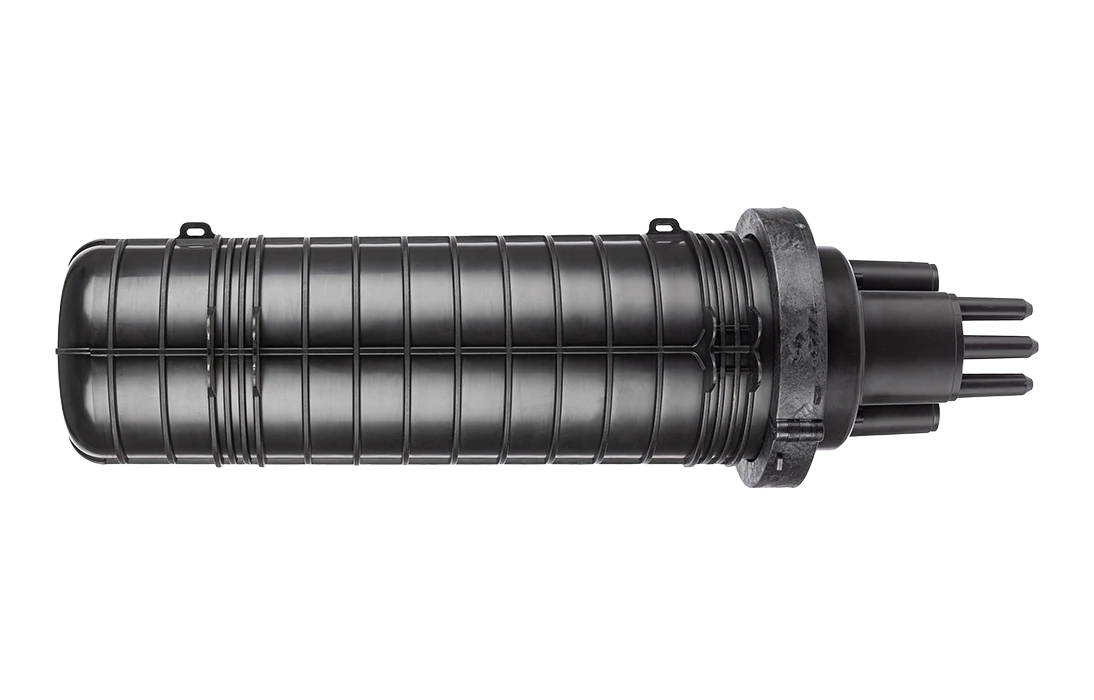

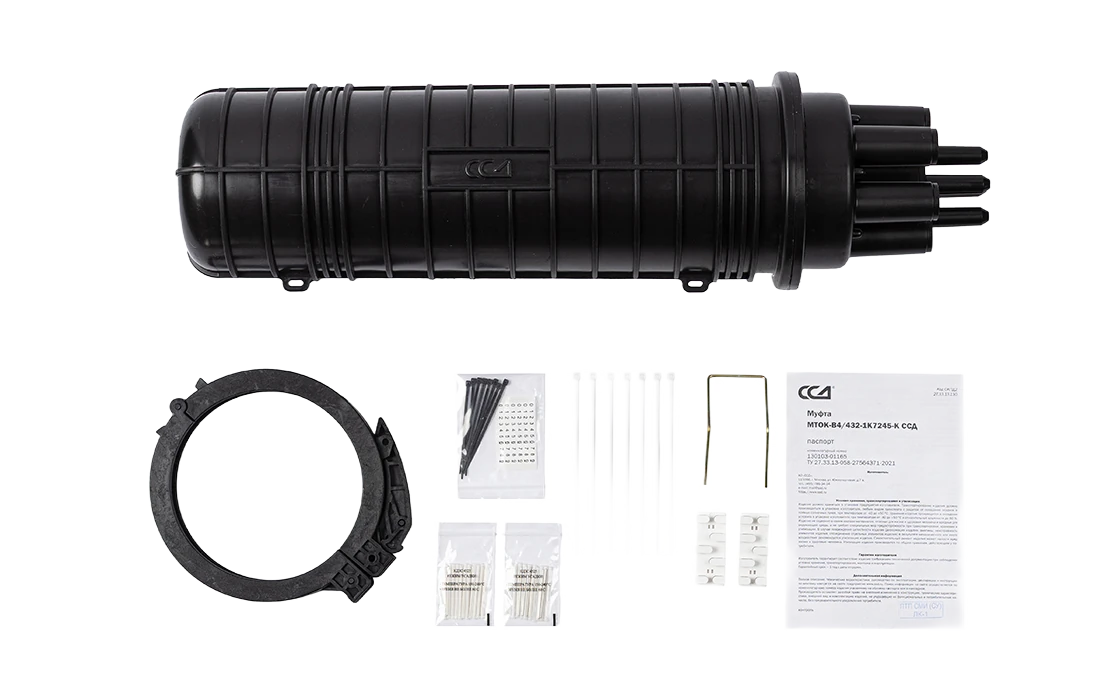

Муфта оптическая МТОК-В4/432-1К7245-К ССД

Предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

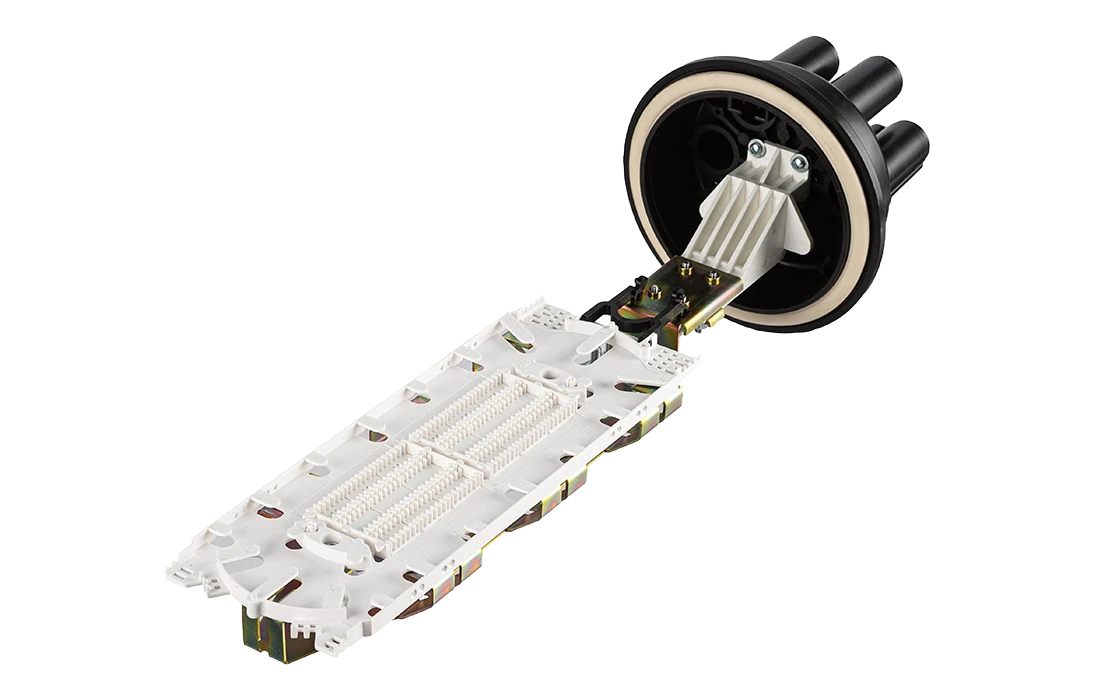

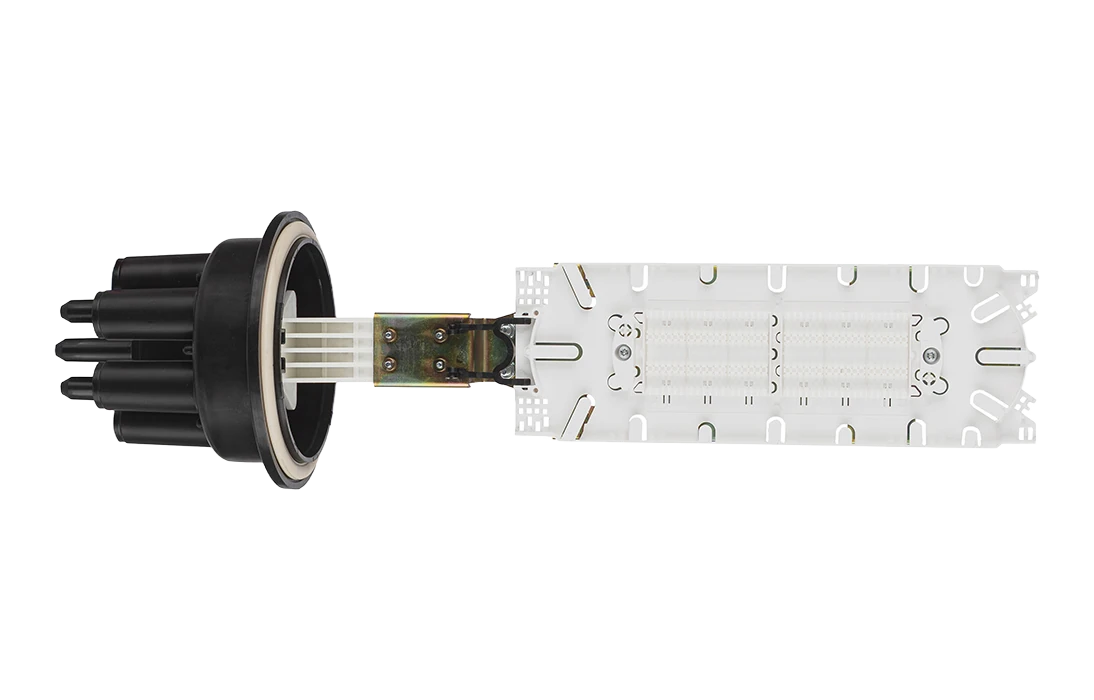

По сравнению с муфтами типа МТОК-В4/480, в данной муфте возможно размещение транзитной петли из оптических модулей, при этом общая вместимость муфты составляет 432 ОВ. Это стало возможно благодаря новой кассете К72-4525 на 72 сварных соединения при использовании КДЗС 4525.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

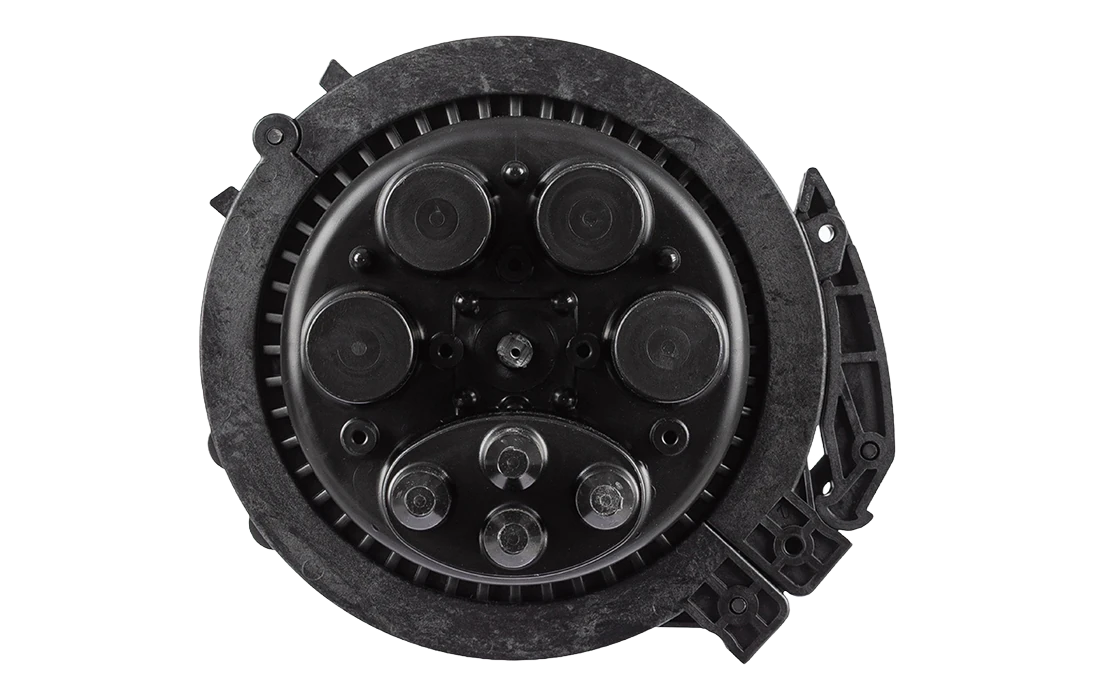

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6» или «Ввод №9», в зависимости от типа кабеля.

Общее число вводимых в муфту кабелей может достигать 8 ОК.
