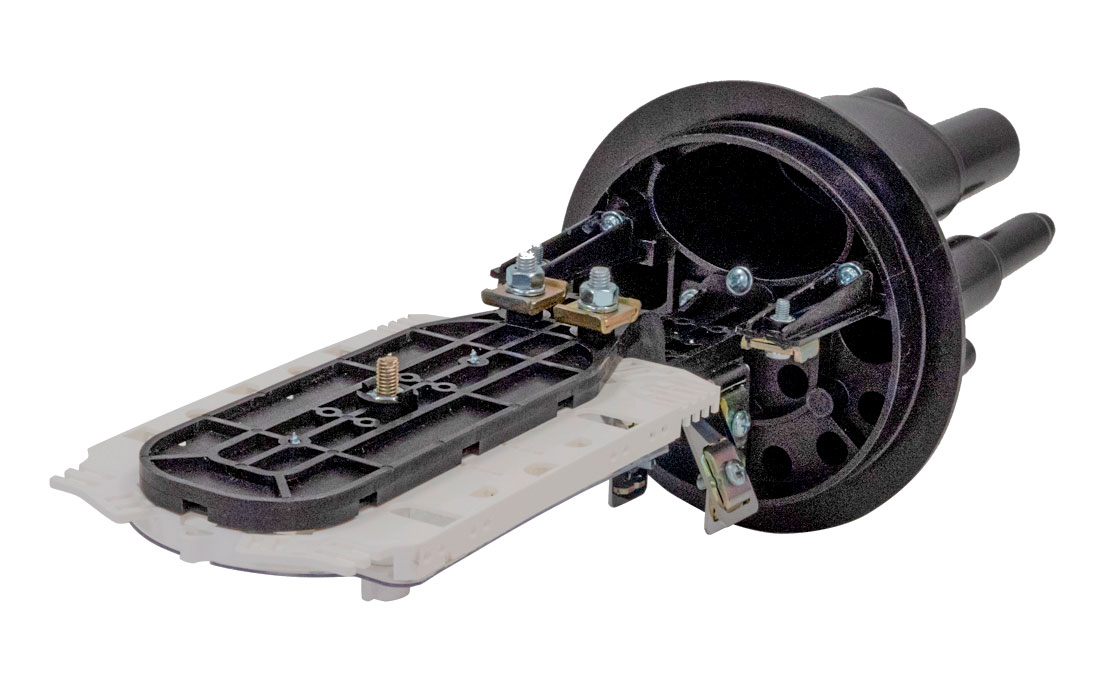

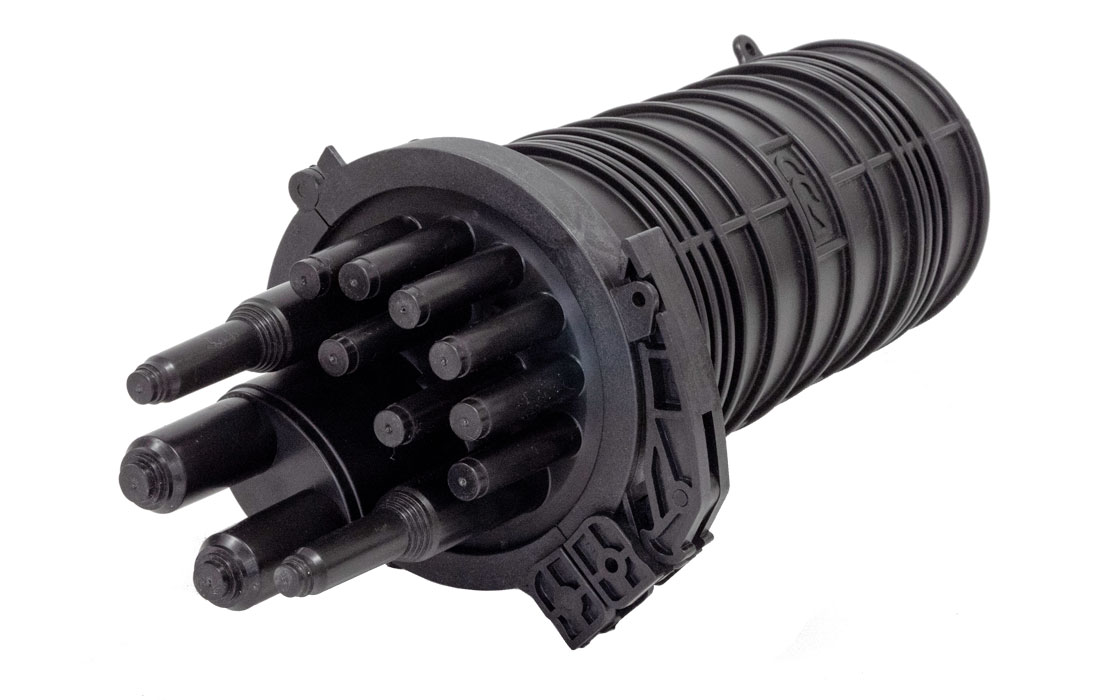

Муфта МТОК-Т6/144-1КТ3645-К ССД

арт.:

130105-01019

2 744.31 ₽

Цена с НДС

Количество

шт

Купить

Предназначена для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе, в кабельной канализации и внутри технических помещений (чердаках, подвалах). В том числе может применяться при строительстве сетей FTTH/PON.

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию- ввод ОК и дроп-кабелей производится с одной стороны. Корпус герметизируется уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком. Герметизация вводимых ОК и дроп-кабелей осуществляется термоусаживаемыми трубками.

Особенностью муфты является наличие большого числа патрубков для ввода дроп-кабелей, которые герметизируются ТУТ, что позволяет размещать муфту как на опорах, так и в колодцах кабельной канализации.

Конструкция муфты обеспечивает:
• ввод и крепление двух ОК наружным диаметром до 20 мм- через крайние цилиндрические патрубки ступенчатой формы;
• ввод и крепление двух ОК наружным диаметром до 22 мм- через цилиндрические патрубки ступенчатой формы, расположенные на овальном патрубке;
• ввод и крепление транзитного кабеля или двух отдельных кабелей наружным диаметром до 25 мм через овальный патрубок;
• ввод и крепление 8 абонентских ОК наружным диаметром до 8 мм;
• размещение до 144 сростков оптических волокон (КДЗС 4525);
• транзитный ввод ОК, с двумя ответвлениями и вводом восьми абонентских дроп-кабелей одновременно.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.

<table width="100%" border="0" cellpadding="1" cellspacing="1" class="content"> <tr> <td>Кол-во сварных соединений</td> <td>144</td> </tr> <tr> <td>Тип кассет</td> <td>КТ-3645</td> </tr> <tr> <td>Макс. кол-во кассет</td> <td>4</td> </tr> <tr> <td>Кол-во вводов:</td> <td></td> </tr> <tr> <td>- круглый для дроп-кабеля, до 8 мм</td> <td>8</td> </tr> <tr> <td>- круглый ступенчатый, до 20 мм</td> <td>2</td> </tr> <tr> <td>- круглый ступенчатый на овале, до 21 мм</td> <td>2</td> </tr> <tr> <td>- овальный, до 25 мм/транзит</td> <td>2/1</td> </tr> <tr> <td>Герметизация корпуса</td> <td>Хомут</td> </tr> <tr> <td>Герметизация вводов</td> <td>ТУТ</td> </tr> <tr> <td>Размещение</td> <td>Опора, колодец КК</td> </tr> <tr> <td>Температура эксплуатации, ºС</td> <td>-60...+70</td> </tr> <tr> <td>Габаритные размеры, мм:</td> <td></td> </tr> <tr> <td>- длина</td> <td>433</td> </tr> <tr> <td>- диаметр</td> <td>188</td> </tr> <tr> <td>Масса, кг</td> <td>1,4</td> </tr> </table>
