Муфта-кросс оптическая МКО-У6/СМ4-2PLC4-SC/APC-10SC/APC-2SC/APC ССД

арт.:

130105-01032

6 051.42 ₽

Цена с НДС

*Цена не является окончательной. Точный расчет будет произведен менеджером после оформления заказа

Количество

шт

Купить

Предназначена для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

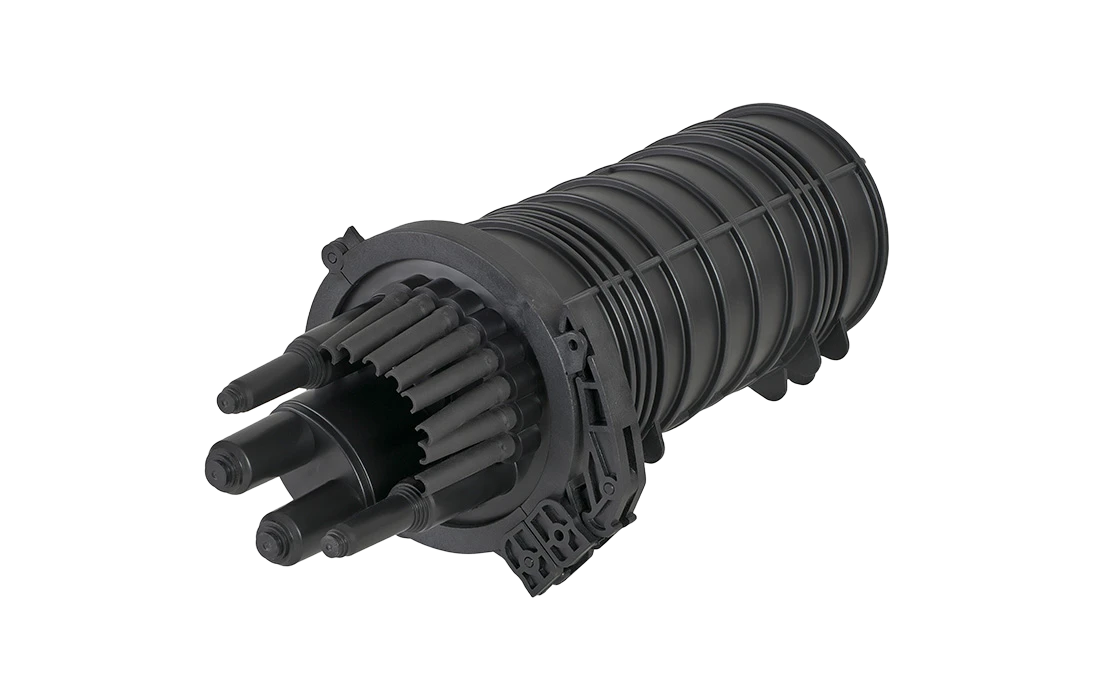

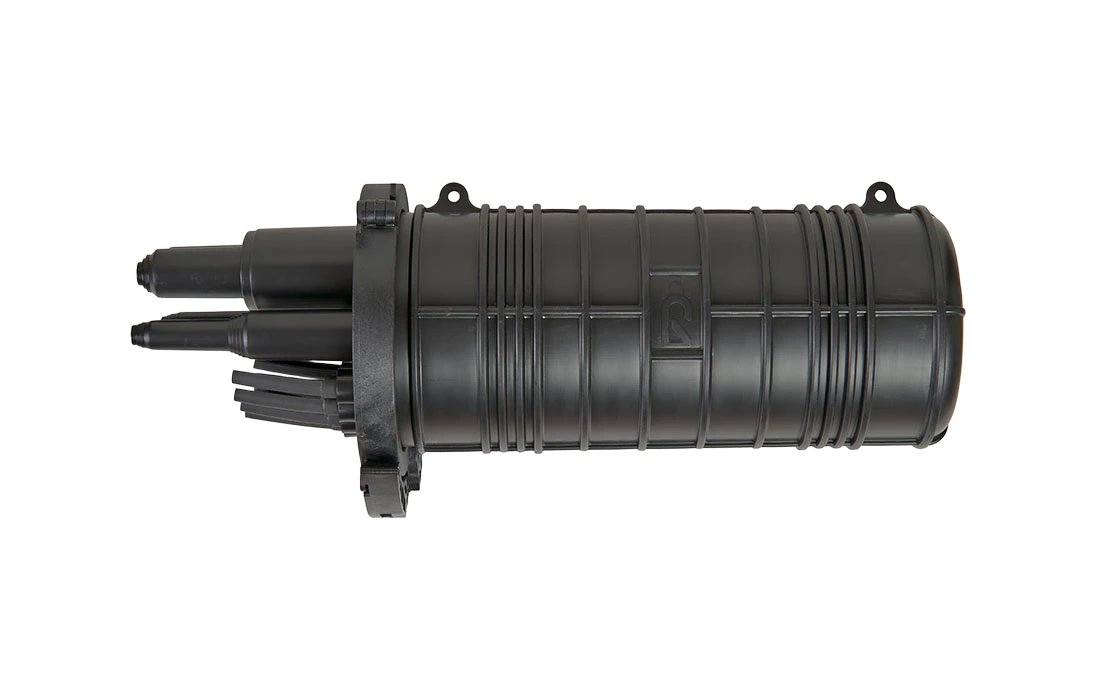

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.

Герметизация вводов ОК осуществляется с помощью термоусаживаемых трубок, а выводы дроп-кабелей герметизируются специальными эластичными пробками.

Конструкция муфты обеспечивает:

ввод и крепление четырёх диэлектрических ОК с диаметром наружной оболочки до 20 мм, или ввод транзитного кабеля через овальный патрубок и ответвления двух одиночных кабелей через цилиндрические патрубки;
ввод и крепление 8 абонентских дроп-кабелей (плоских 2х4мм или круглых до 5мм);
размещение до 72 сростков оптических волокон (КДЗС 4525);
установку одного или двух разветвителей оптических планарных в мини-корпусе;
установку до 10-х розеток (адаптеров) оптических типа SC.

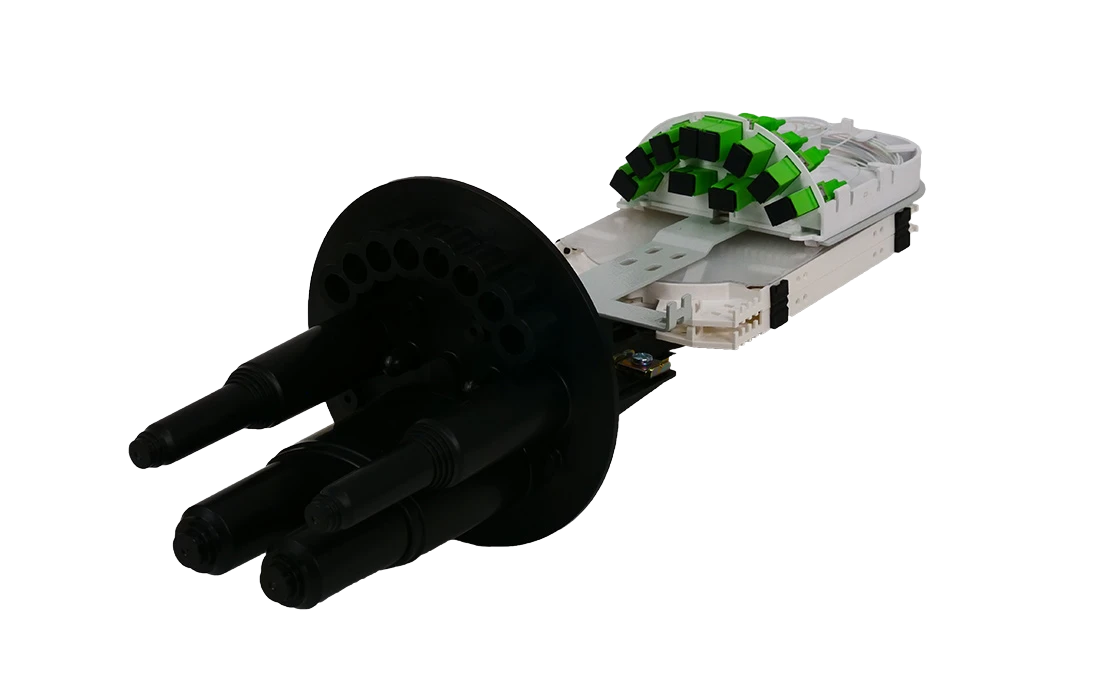

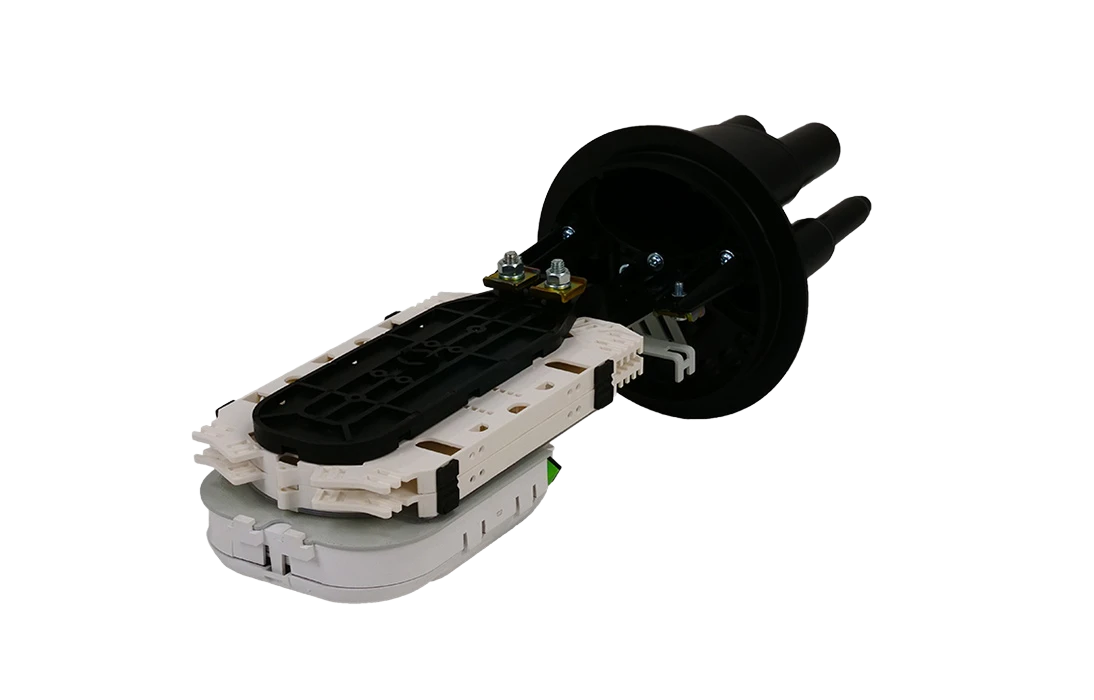

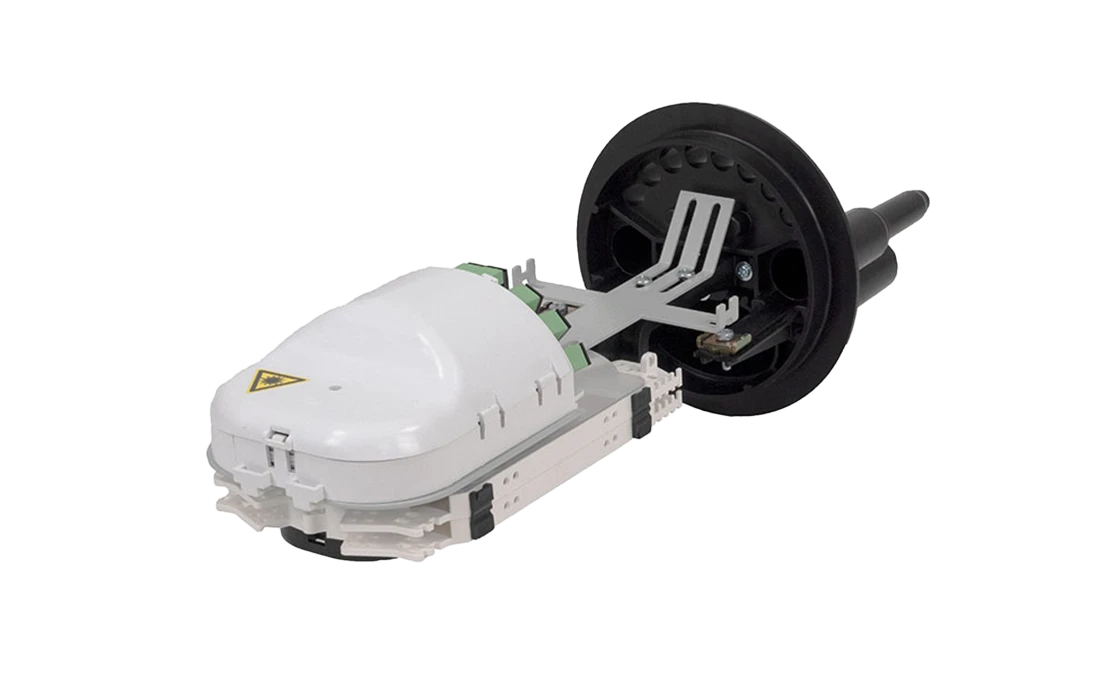

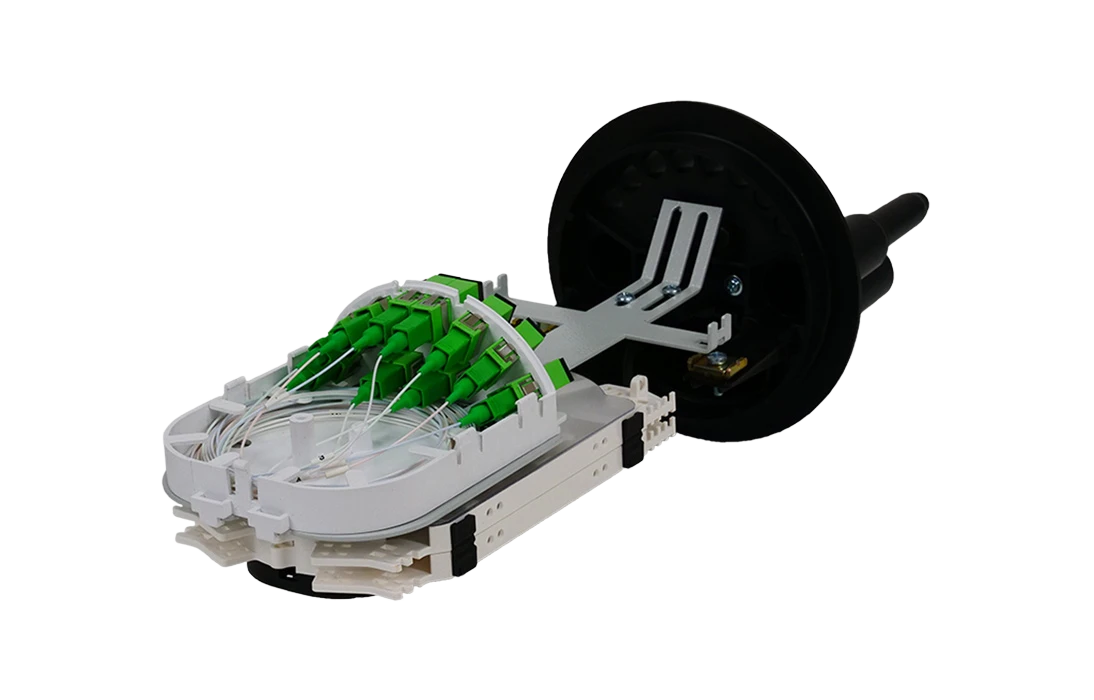

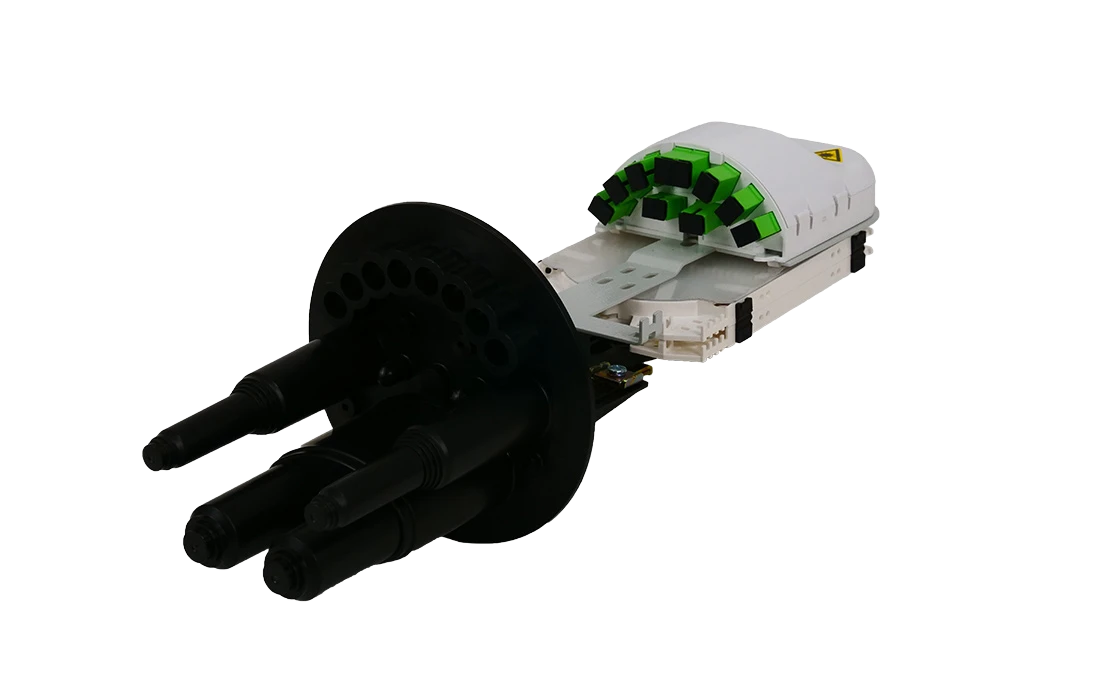

В муфте установлен специальный сплиттерный модуль СМ4, в который в зависимости от комплектации могут быть установлены 10 адаптеров SC-типа и один PLC разветвитель 1х8 или два PLC разветвителя 1х4 оконцованных разъёмами SC типа.

Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.

Кронштейн в состав муфты не входит и приобретается отдельно.

Основные характеристики

Тип товара	Муфта оптическая
Тип муфты	Муфты кроссы
Серия	МКО-У6
Исполнение	Абонентская
Место установки	На опоре
Макс. кол-во вводимых кабелей, шт	4
Макс. кол-во сварных соединений, шт	72
Степень пылевлагозащиты	IP67
Кол-во выводимых абонентских дроп-кабелей, шт	8
Ввод для не разрезного модульного транзита	Да
Макс. диаметр вводимого кабеля, мм	14
Сплиттерный модуль	СМ4
Разветвитель	Два 1х4

Прочие характеристики

Макс. кол-во сплиттеров	2
Тип корпуса сплиттеров	Мини
Макс. кол-во сварных соединений	72
Тип кассет	КТ-3645
Макс. кол-во кассет	2
Кол-во адаптеров SC	10

Кол-во вводов и способ герметизации:

- круглый ступенчатый, до 20 мм	2 – ТУТ
- круглый, до 22 мм	2 – ТУТ
- овальный, до 25 мм	1 – ТУТ
- круглый для дроп-кабеля	8 - эластичная заглушка
Герметизация корпуса	Хомут
Температура эксплуатации, ºС	от -60 до +70

Габаритные размеры:

- длина, мм	433
- диаметр, мм	189,5
Масса, кг (не более)	1,68

Комплектация

Корпус (оголовник, кожух, хомут)	1
Модуль СМ4	1
Кассета КТ-3645	2
Гильзы КДЗС 4525	20
Адаптеры SC/APC	10
Пигтейлы SC/APC	2
Сплиттер PLC 1х4 SC/APC	2
Пинцет для укладки КДЗС	1
Трубка ТУТ 33/8	2
Заглушки эластичные от 2 до 3,5 мм	8
Комплект маркеров и стяжек	1
Шкурка шлифовальная	1
Силикагель (пакет)	1
