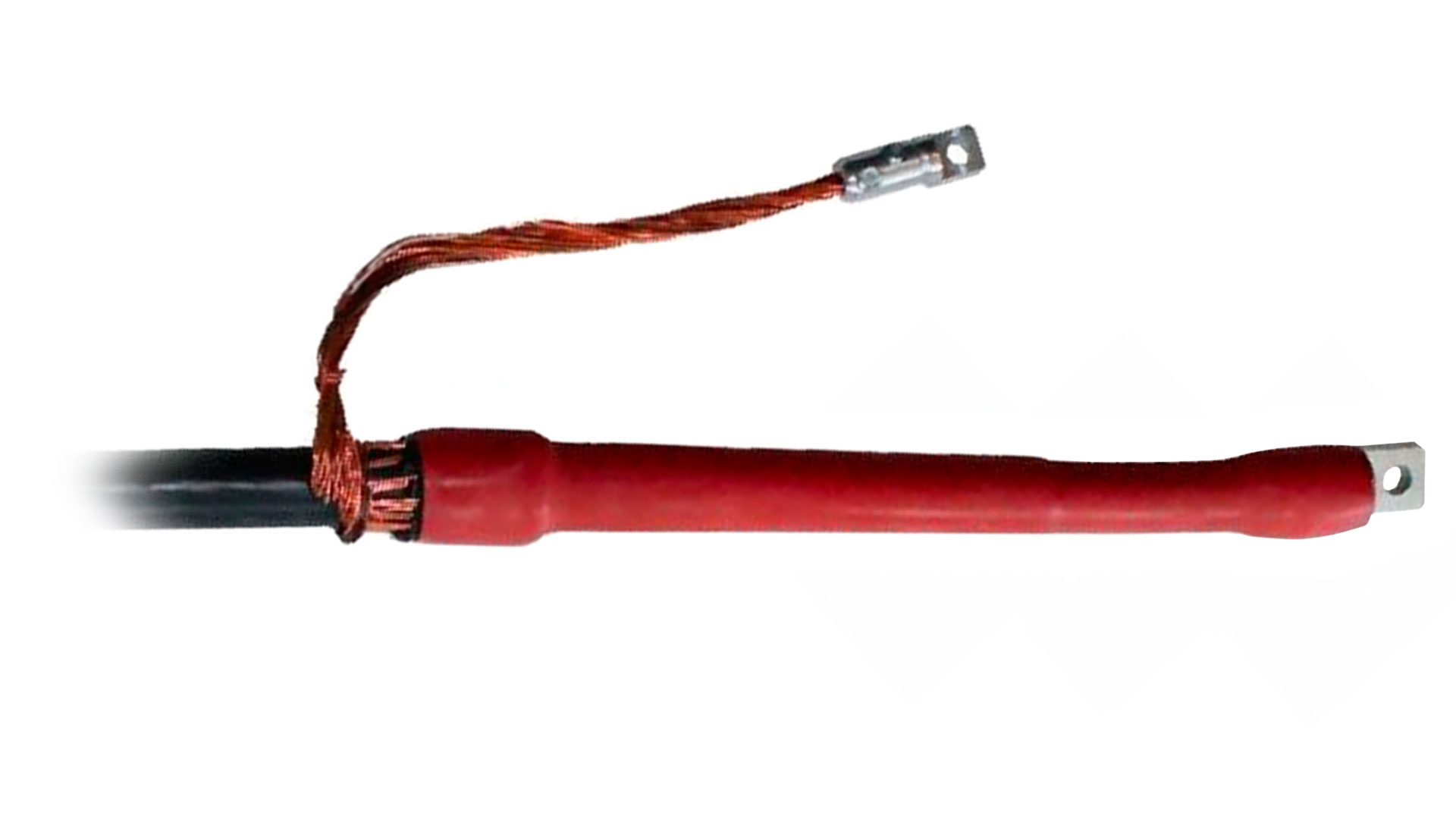

POLT-12C/1XO-L12 (F44818-097)

Концевые муфты для экранированных трехжильных кабелей с пластмассовой изоляцией напряжением 10, 20 и 35 кВ, с броней или без брони, или медным ленточным экраном.

Кабель: АПВГ, АпвБШв, N(A)YSEY, NA2XSY, N2XSEY, NA2XS2Y, AXEKVCY, AXEKVCEY, N(A)2XSY и пр.

Конструкция:

Проволоки экрана кабеля или заземляющий проводник герметизируются клейкой мастикой. Желтая лента для распределения напряженности электрического поля наматывается в области среза полупроводящего экрана кабеля. На внутренней поверхности трекингостойкой изоляционной трубки нанесен слой герметизирующей мастики со свойствами выравнивания напряженности электрического поля. Она изолирует и герметизирует жилу между окончанием наружного покрова кабеля и кабельным наконечником. Для заземления ленточного экрана применяется непаянная арматура, которая заказывается отдельно. Комплект с модификацией L12 включает кабельные болтовые наконечники с отверстием под болт М12 и, соответственно, модификация L16 под болт М16.
