Щиток заземления ССД

Предназначен для заземления брони кабелей связи при вводе их в здания АТС. Исполь-зуется как на электрических, так и на оптических кабелях связи.

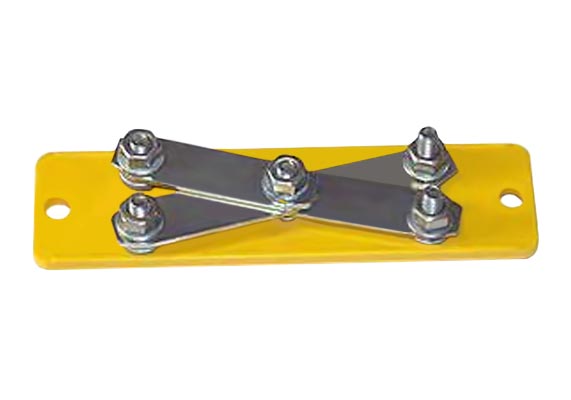

Представляет собой диэлектрическую пластину с отверстиями, в которые вставляются пять болтов с гайками и шайбами. Болты используются в качестве клемм. Решение о применении болтов в этом качестве принято для обеспечения отвода на заземление мак-симального возможного тока. Например, тока молнии, которая может попасть в кабель.

К одному из болтов подключается провод, приходящий от контура заземления здания АТС. К остальным присоединяют провода от брони четырёх кабелей. Болты-клеммы соединяются стальными шинами.

Наличие пяти клемм позволяет использовать щиток в качестве щитка КИП-2.

Щиток заземления устанавливается на стенах или на металлоконструкциях помещений для ввода кабелей и других помещений АТС.

Если щиток заземления требуется установить на металлоконструкциях, то его ставят на «Щиток изолирующий» так, чтобы головки болтов-клемм не касались металлокон-струкций.

В процессе эксплуатации болты-клеммы с подключёнными к ним проводами соединя-ются стальными шинами. При необходимости шины снимают и получают возможность на каждом кабеле в отдельности измерять сопротивление изоляции наружных оболочек ОК или защитных покровов типа «Шп» или «БбШп» на электрических кабелях связи.

При выполнении аварийно-восстановительных работ через провода заземления к броне кабелей можно подключать генераторы трассопоисковых приборов.

При подключении кабелей к щитку заземления рекомендуется использовать готовые изделия ССД – «Комплекты проводов заземления» с опрессованными наконечниками.
