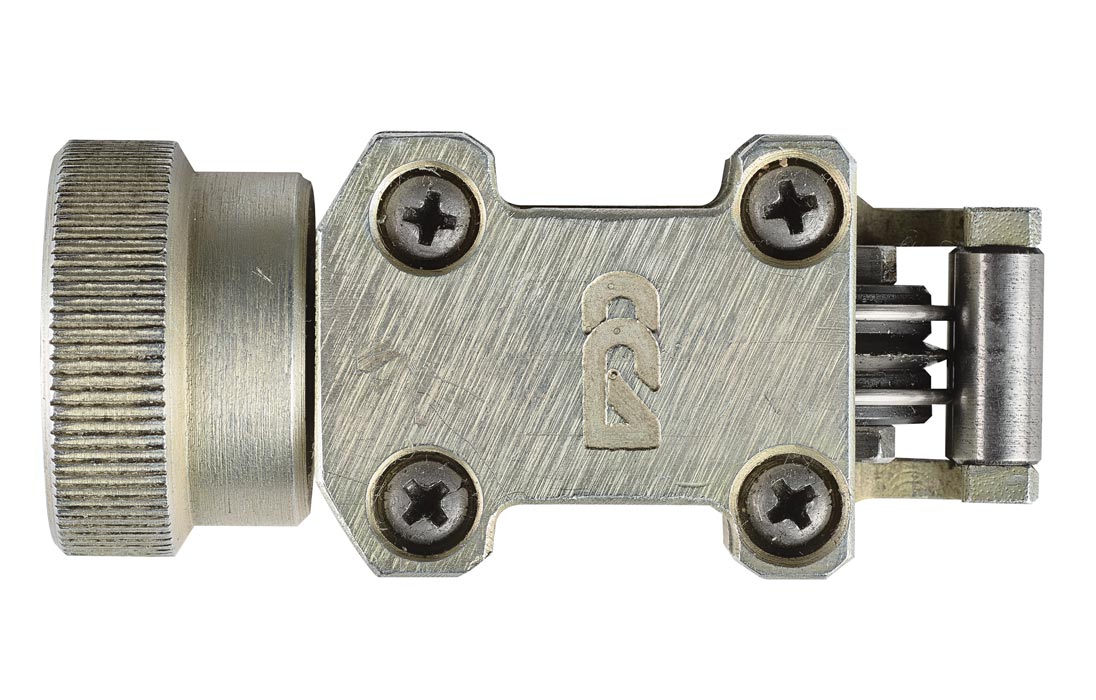

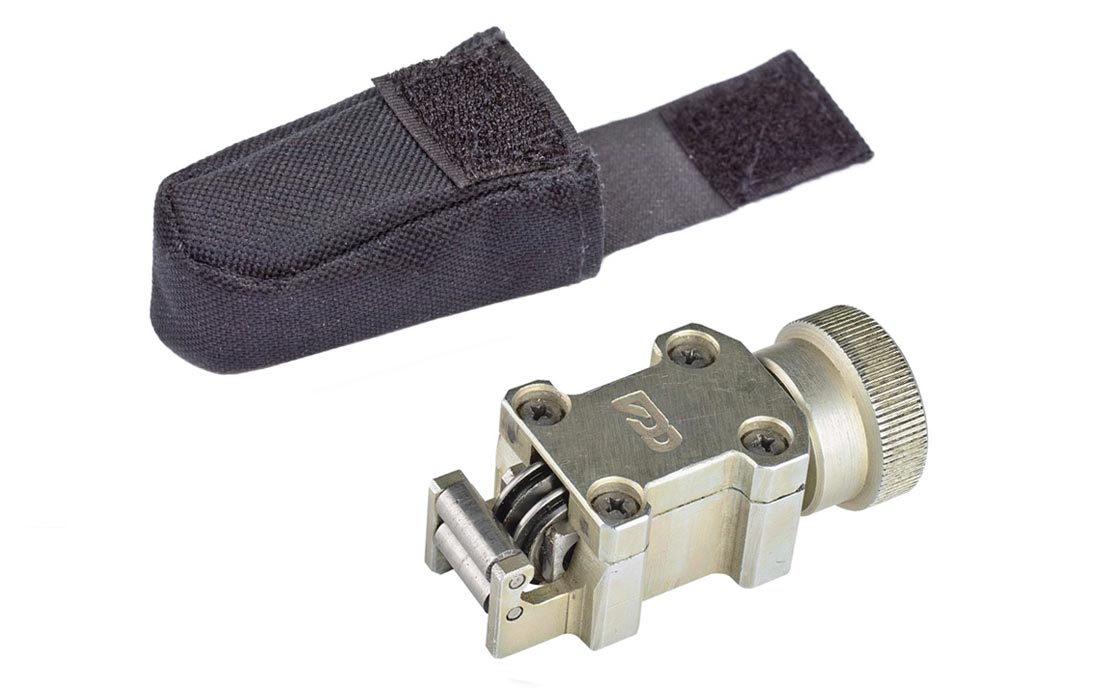

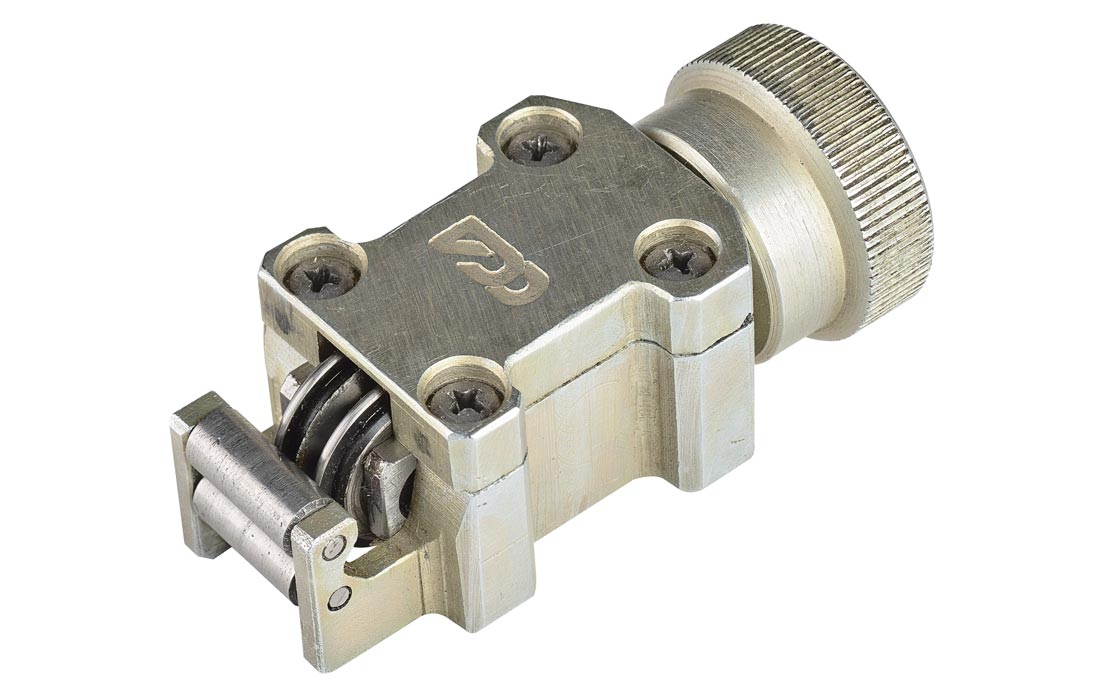

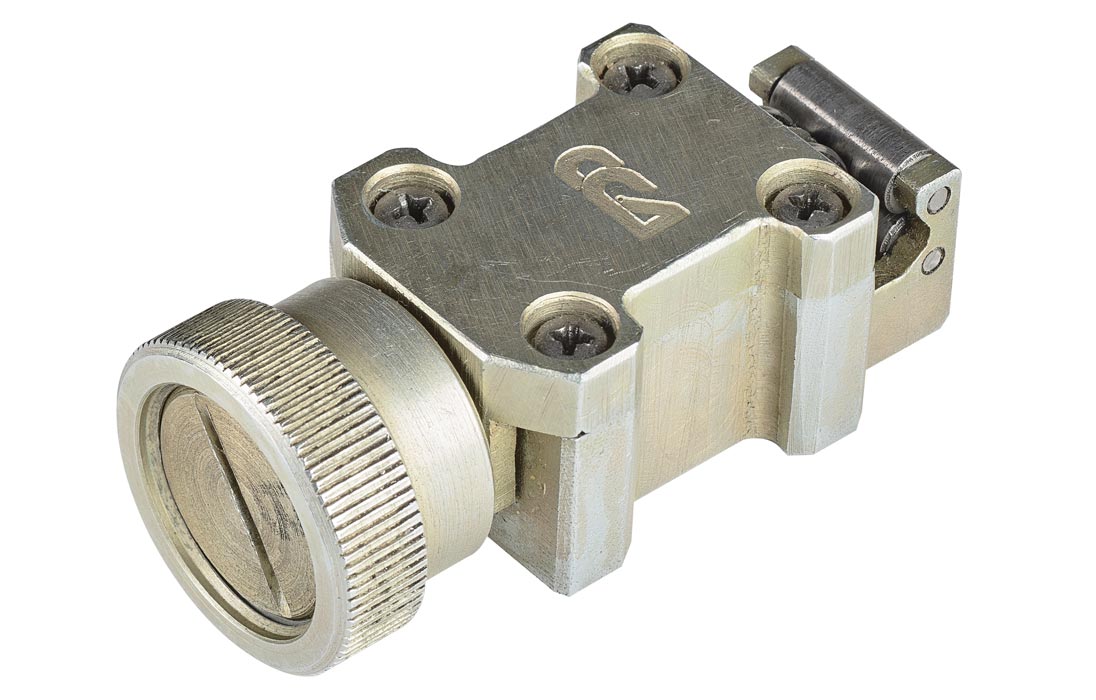

Приспособление для резки металлического модуля с ОВ РМ ССД

Предназначено для выполнения кольцевого реза модулей из нержавеющей стали диаметром 1,9 – 6,0 мм с предотвращением повреждений оптических волокон на выходе из обрезанного модуля.

При вращении приспособления относительно оси модуля с постепенным выдвижением роликового ножа и формирующих роликов на модуле формируется кольцевая канавка и выполняется кольцевой надрез модуля рядом с канавкой.

Сужение внутреннего канала оптического модуля под кольцевой канавкой обеспечивает смещение оптических волокон от внутренней стенки модуля, что предотвращает соприкосновение волокон с острым краем обрезанного модуля.

Приспособление разработано специально для работы с кабелями, в которых имеются модули из нержавеющей стали. Приспособление также подходит для работы с модулями из нержавеющей стали, плакированные алюминием. Для замены изношенных рабочих деталей следует приобретать «Комплект ЗИП для приспособления для резки мет. модуля РМ». В рукоятке подвижного винта РМ предусмотрено место для хранения комплекта запасных деталей.
